高压角式截止阀J44Y,J44H,J47Y,J47H

栏目：业界资讯发布时间：2021-09-19

高压角式截止阀,高压平衡角式截止阀（节流阀）公称压力:16.0-32.0MPa 公称通径：10-150mm 介质温度：≤425角式截止阀进出口通道不在同一方向上而成90°直角

高压角式截止阀型号规格尺寸图J44Y,J44H 高压角式截止阀J44Y,J44H,J47Y,J47H

高压角式截止阀,高压平衡角式截止阀（节流阀）公称压力:16.0-32.0MPa 公称通径：10-150mm 介质温度：≤425角式截止阀进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作。因此,这类阀门最适合在化肥厂的合成氨生产系统中和天然气、化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业，城建等领域。

高压角式截止阀型号规格尺寸图J44Y,J44H,J47Y,J47H

产品名称：	高压角式截止阀	产品型号：	J44Y,J44H,J47Y,J47H
驱动方式：	手动	连接形式：	法兰,焊接
结构形式：	角式	密封结构：	硬密封
压力范围：	1.6MPa-32.0MPa	公称通径：	DN3-100
常用材质：	WCB,锻钢,不锈钢等	铭牌：	承质品牌

高压角式截止阀,高压平衡角式截止阀产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

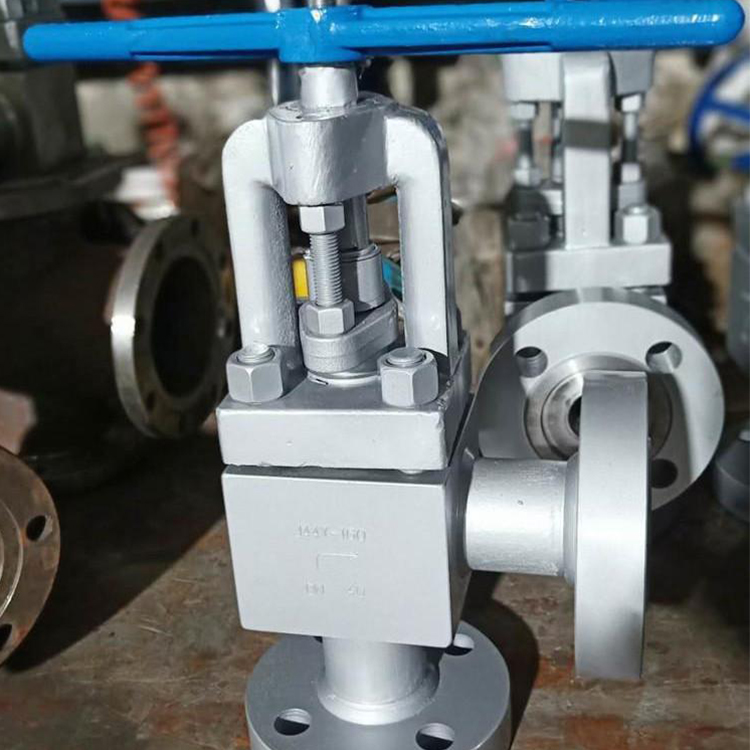

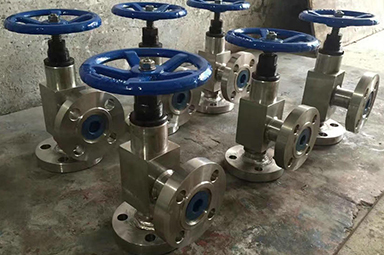

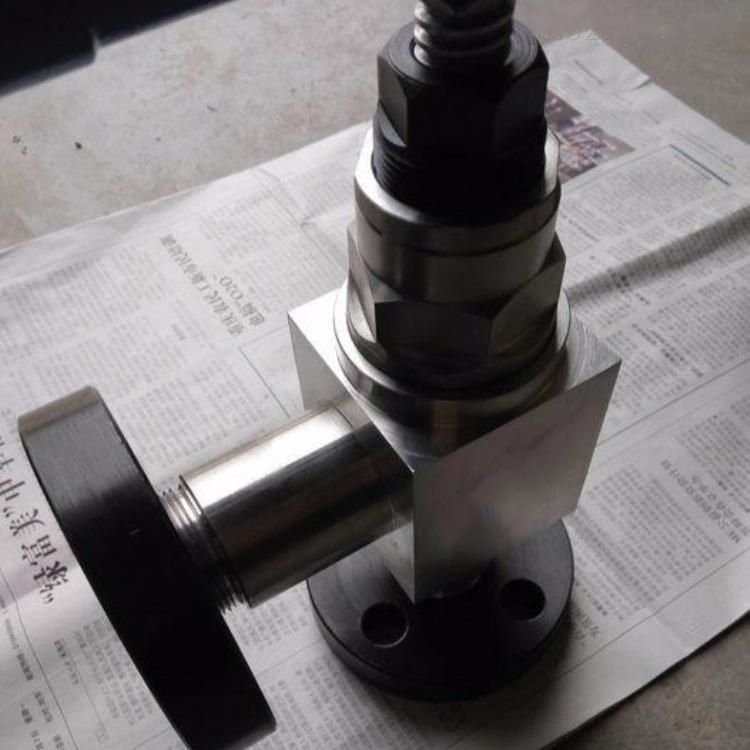

高压角式截止阀,高压平衡角式截止阀实物图

高压角式截止阀,高压平衡角式截止阀产品特点

公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
适用介质	水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度()	≤200

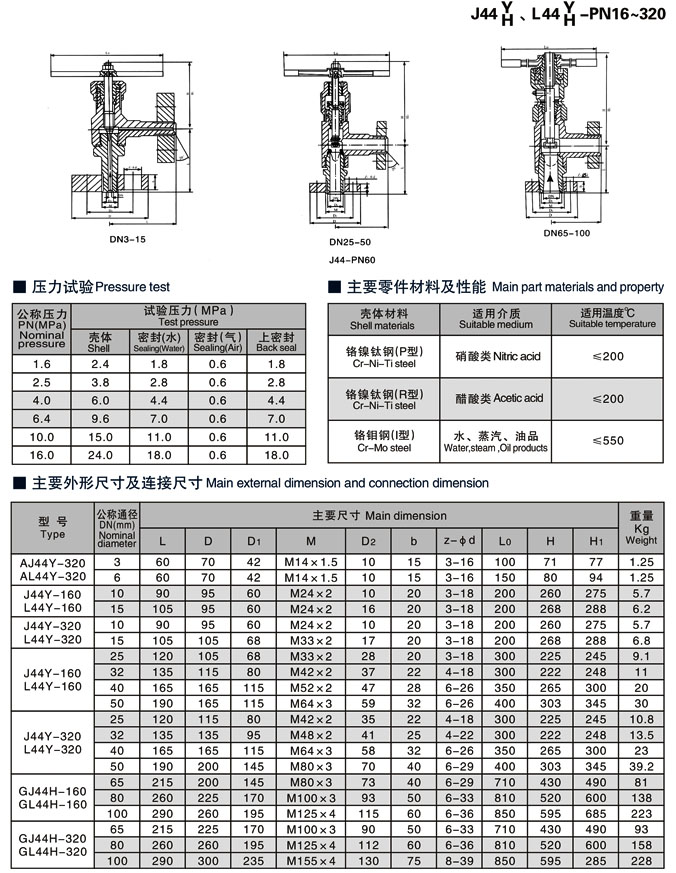

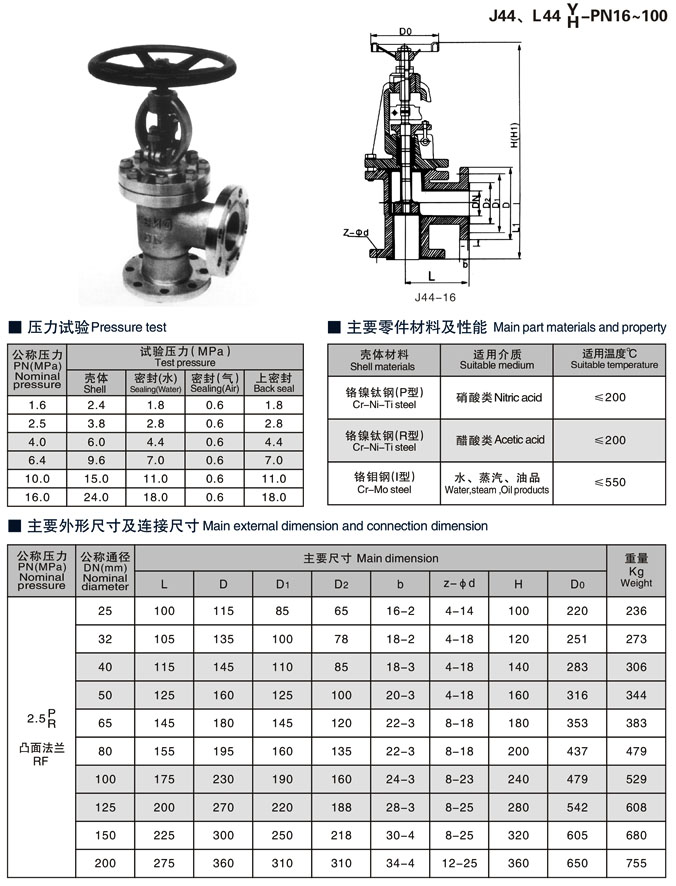

高压角式截止阀,高压平衡角式截止阀结构图与尺寸表

声明：【高压角式截止阀J44Y,J44H,J47Y,J47H】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的高压角式截止阀J44Y,J44H,J47Y,J47H产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
