角式截止阀J44H/J44W

栏目：业界资讯发布时间：2021-09-19

角式截止阀,J44H角式截止阀进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。

角式截止阀,J44H角式截止阀进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作。因此,这类阀门最适合在化肥厂的合成氨生产系统中和天然气、化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业，城建等领域。

J44H角式截止阀规格型号

产品名称：	角式截止阀	产品型号：	J44H/J44W
驱动方式：	手动	连接形式：	法兰/焊接
结构形式：	角式	密封结构：	硬密封
压力范围：	1.6MPa-32.0MPa	公称通径：	DN3-200
常用材质：	WCB,锻钢,不锈钢等	铭牌：	承质品牌

角式截止阀J44产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

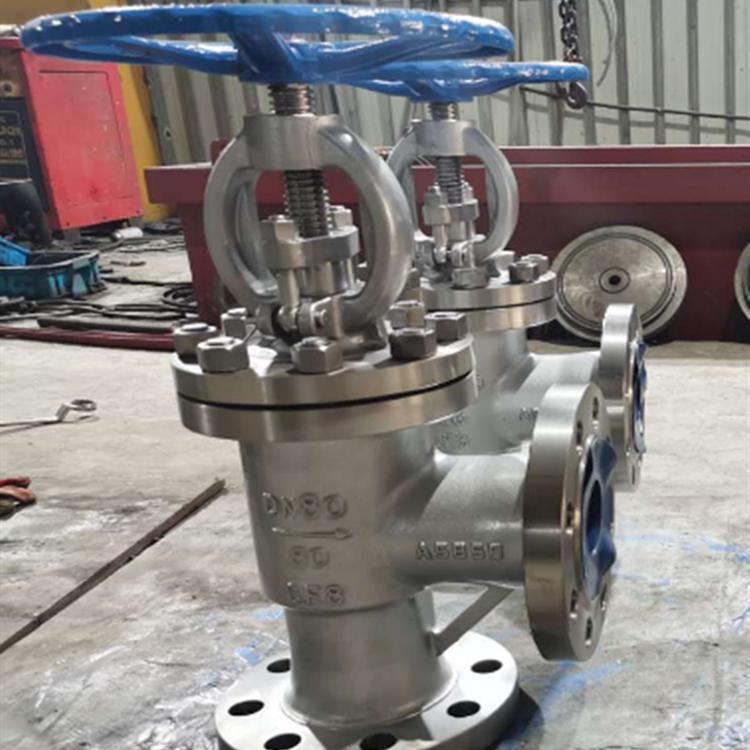

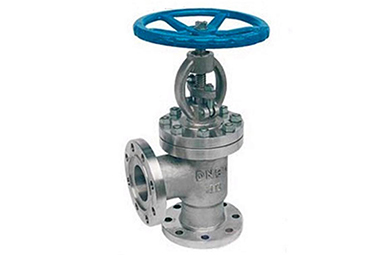

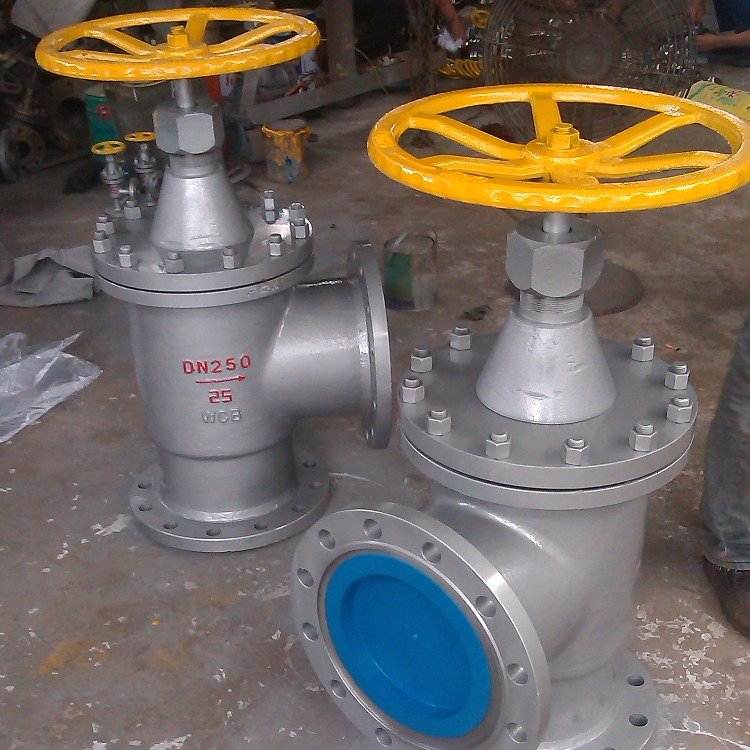

角式截止阀J44实物图

角式截止阀,J44H角式截止阀应用规范

遵循规范	STANDARD
设计与制造	GB 12233/GB 12235
结构长度	GB 12221/JB96（长系列）
结构长度	GB78/JB79（GB、HG、SH）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T12252

主要外形尺寸1.6MPa

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2 1/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	2 1/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	2 1/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

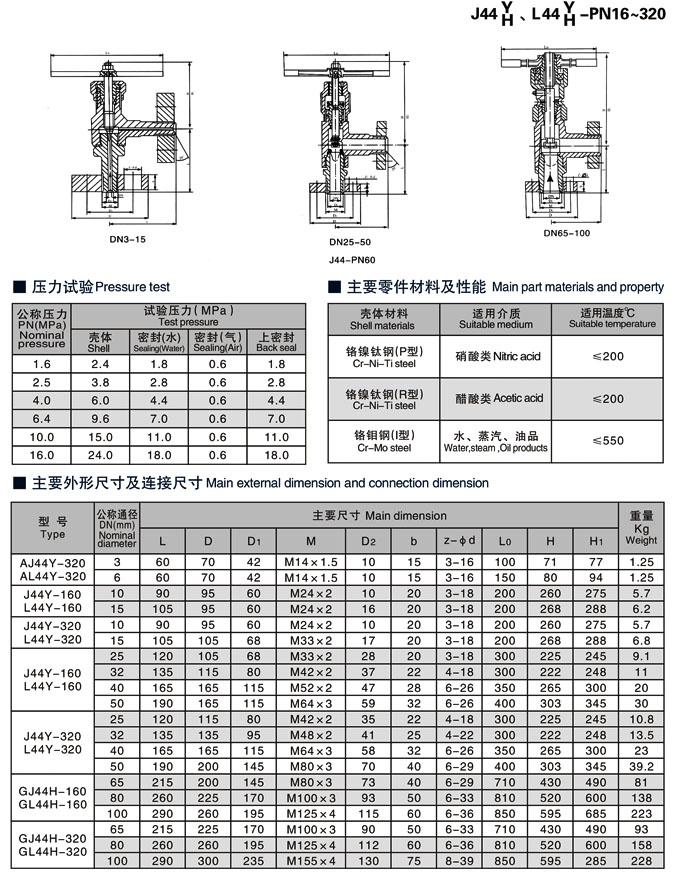

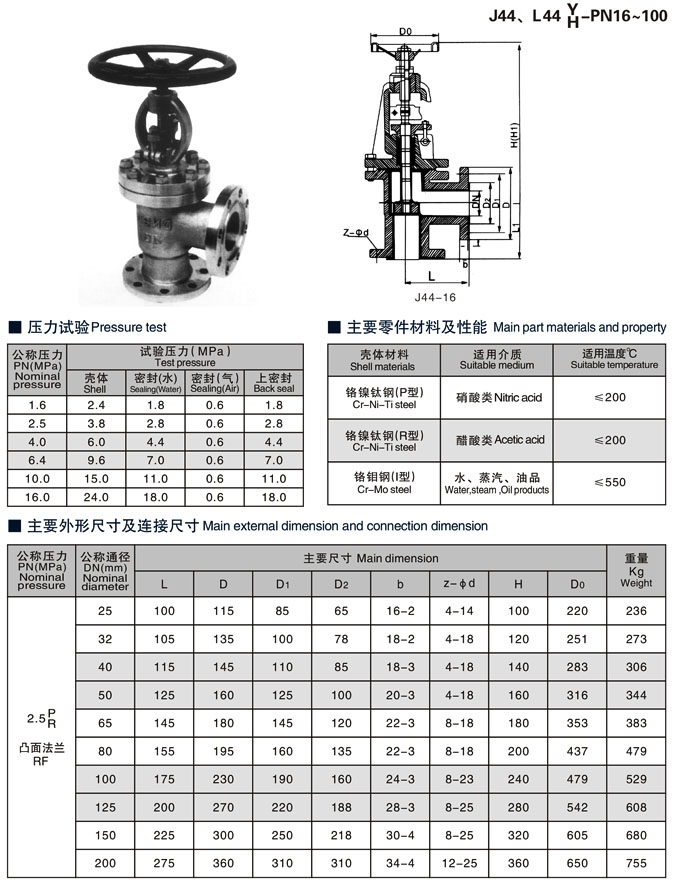

角式截止阀,J44H角式截止阀结构图与尺寸表

角式截止阀,J44H角式截止阀应用规范

声明：【角式截止阀44H/J44W】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的角式截止阀44H/J44W产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
