对夹式止回阀D71/D72/D77/D76
栏目：业界资讯 发布时间：2021-09-21
对夹式止回阀,对夹式蝶式止回阀系列：H76、H77、H71、H72、H74、H46
对夹式止回阀尺寸规格型号
|
|
对夹式止回阀 |
|
D71 D72 D77 D76 |
|
|
自动 |
|
对夹式,法兰式 |
|
|
对夹式 |
|
硬密封,软密封 |
|
|
1.6MPa-42MPa |
|
DN15-1600 |
|
|
WCB,不锈钢等 |
|
承质品牌 |
对夹式止回阀介绍
对夹式止回阀,对夹式蝶式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。
对夹式止回阀,蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用
对夹式止回阀产品特点
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
对夹式止回阀执行标准
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
对夹式止回阀,对夹式蝶式止回阀技术参数
| 型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | |
| 壳体 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235 | 水、蒸气、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
| H71W-25H | ≤300 | ||||
| H71W-25P | ≤200 | 硝酸等腐蚀性介质 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | |
| H71W-40P | ≤200 | 水、蒸气 | |||
对夹式止回阀,对夹式蝶式止回阀主要构件材料表
| 型号 | 阀门 | 阀瓣 | 弹簧 |
|
H71H-16Q |
QT400-15 | 25 | 50CrVA |
|
H71W-25H |
2Cr13 | 1Cr13 | 1Cr18Ni9 |
|
H71W-25P |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |

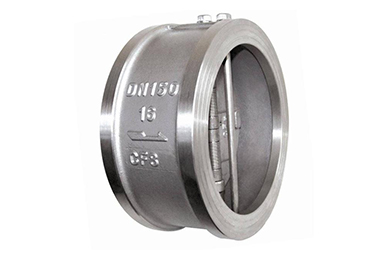

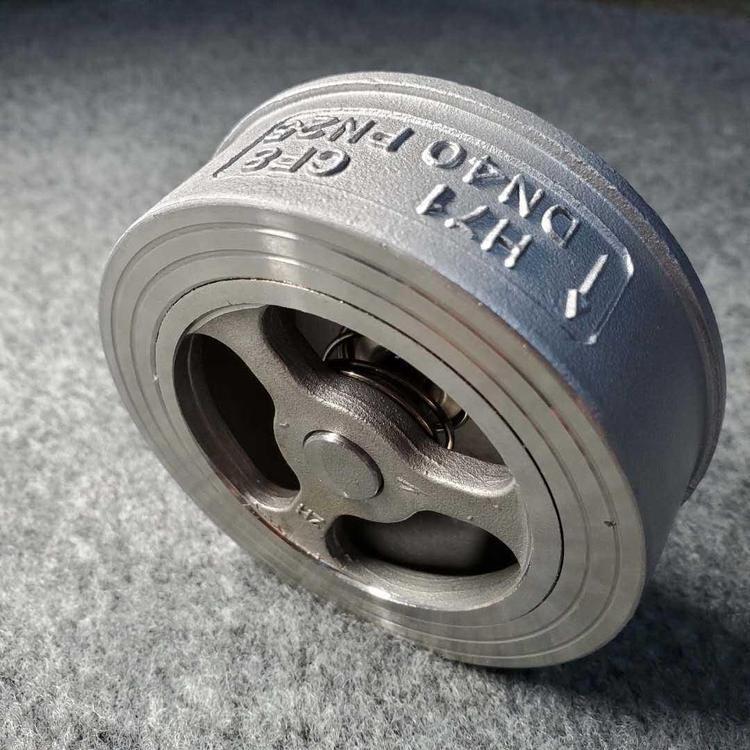

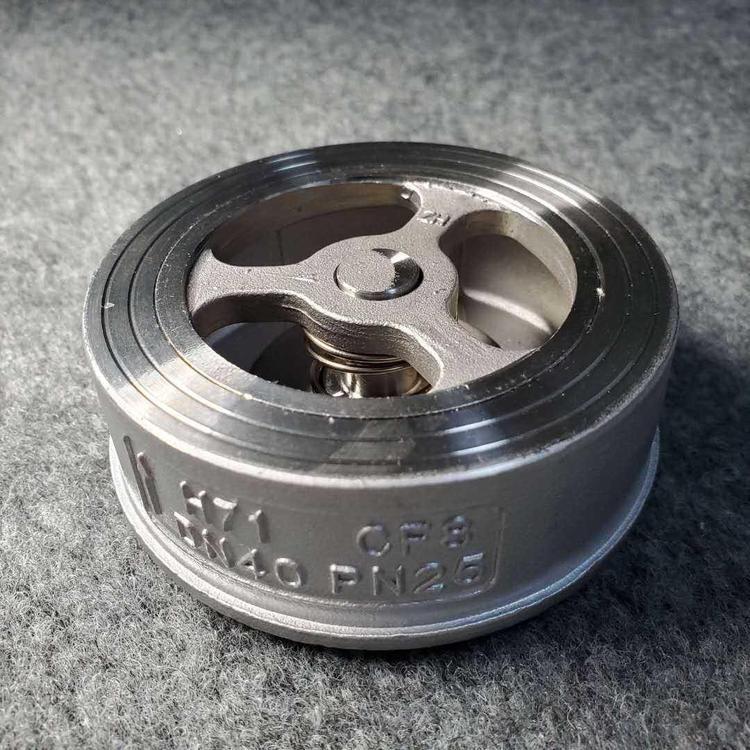

对夹式止回阀,对夹式蝶式止回阀实物图

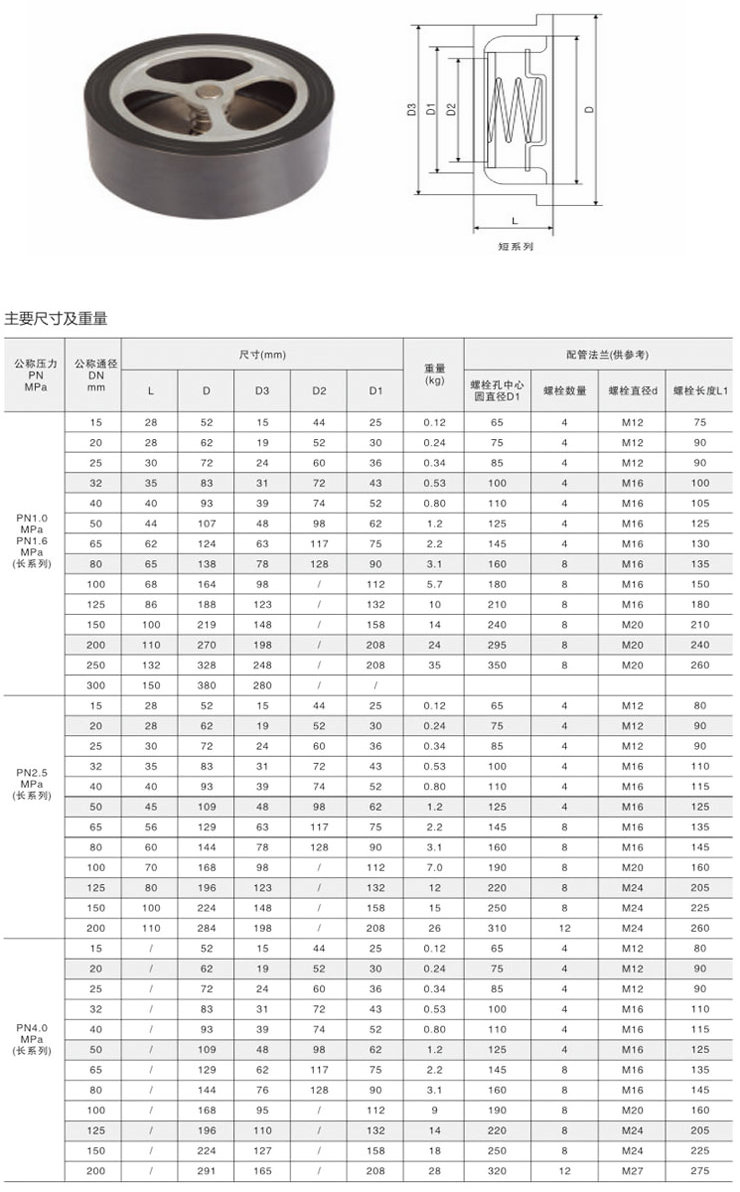

对夹式止回阀,对夹式蝶式止回阀结构图与尺寸表
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的对夹式止回阀尺寸规格型号性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
