外螺纹截止阀J21W/J23W-160P
栏目：业界资讯 发布时间：2021-09-21
外螺纹截止阀,不锈钢外螺纹截止阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接. 针型阀的阀芯就是一个尖圆锥体。
外螺纹截止阀型号尺寸J21W/J23W-160P
|
|
外螺纹截止阀 |
|
J21W/J23W |
|
|
手动 |
|
螺纹 |
|
|
截止 |
|
硬密封 |
|
|
1.6MPa-32.0MPa |
|
DN6-25 |
|
|
铸钢,不锈钢等 |
|
承质品牌 |

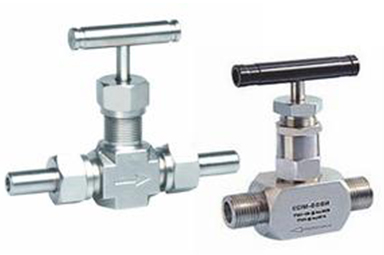

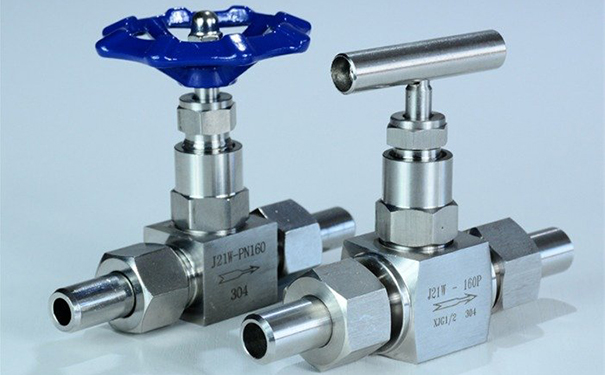

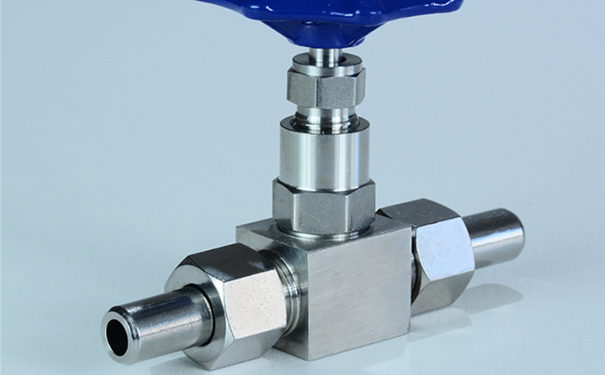

外螺纹截止阀J21W/J23W-160P实物图
外螺纹截止阀J21W/J23W-160P主要构件材料表
| 零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
| J21W、J21H-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
| J21W、J21H-160 | 优质碳钢 | 铬不锈钢 |
外螺纹截止阀J21W/J23W-160P主要性能规范
| 型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度() | 适用介质 | ||
| 壳体(MPa) | 密封 | 密封(气) | |||||
| J21W、J21H-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540 | 液化石油气水、酸、蒸汽、油品等 |
| J21W、J21H-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21W、J21H-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 | |
| J21W、J21H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

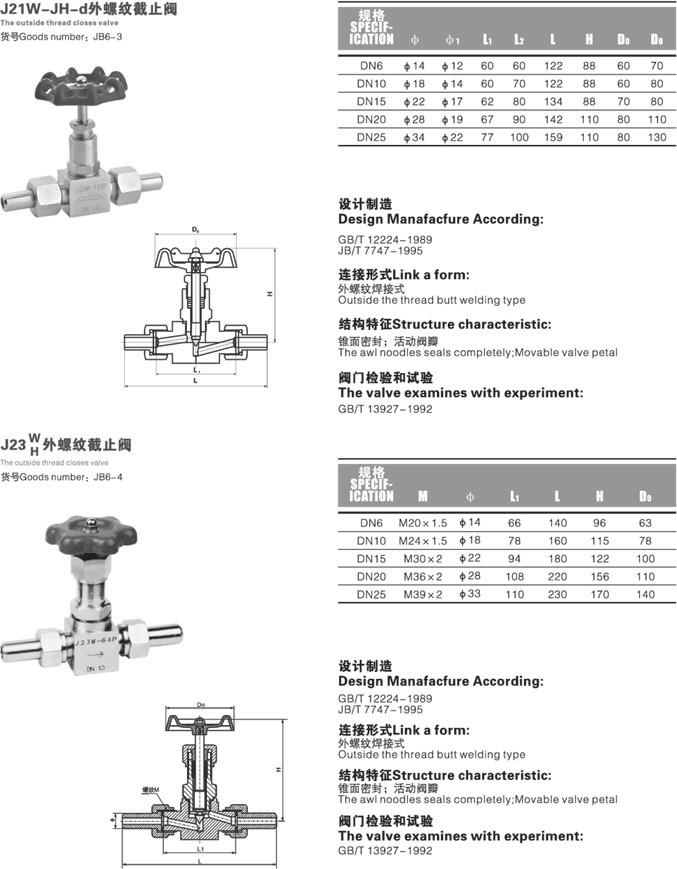

外螺纹截止阀,不锈钢外螺纹截止阀结构图与尺寸表
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的外螺纹截止阀J21W/J23W-160P性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
