德标截止阀J41H/W

栏目：业界资讯发布时间：2021-09-21

德标截止阀,DIN德标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

德标截止阀,DIN德标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。本阀要水平安装　截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

德标截止阀DIN尺寸标准

产品名称：	德标截止阀	产品型号：	J41H/W
驱动方式：	手动	连接形式：	法兰
结构形式：	截止	密封结构：	硬密封
压力范围：	1.6MPa-16.0MPa	公称通径：	DN15-300
常用材质：	铸钢,不锈钢等	铭牌：	承质品牌

德标截止阀工作原理

截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

德标截止阀优点与缺点

1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。　
3、密封性好，密封面间磨擦力小，寿命较长。
注意事项
2、不适用于带颗粒、粘度较大、易结焦的介质。　
3、调节性能较差。　
4、流体阻力大，长期运行时，密封可靠性不强　
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

技术规范制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003

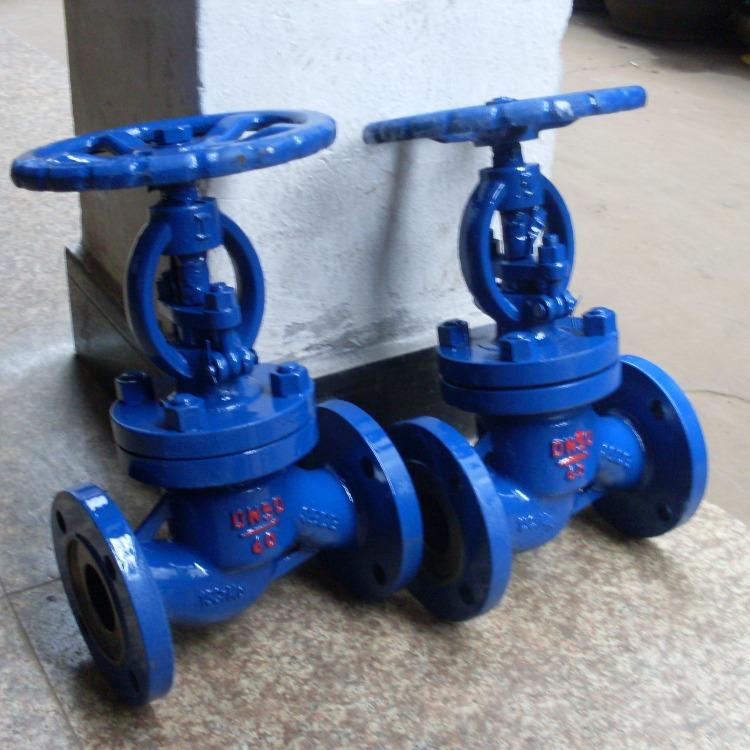

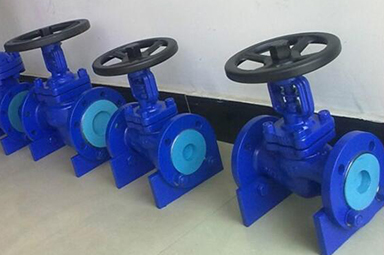

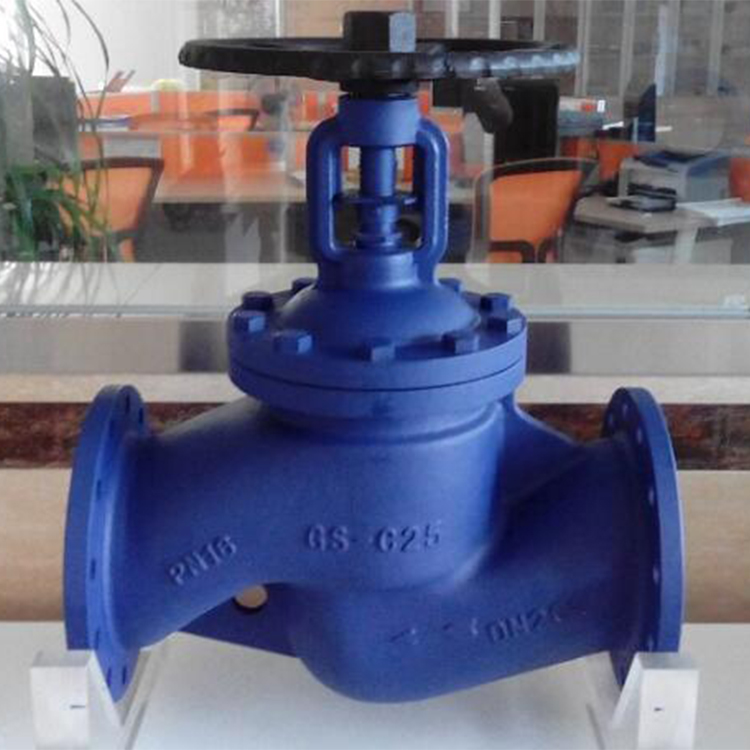

德标截止阀实物图

阀体/阀盖	阀杆	阀瓣	螺栓	螺母	填料Packing	垫片Gasket
GG25	13Cr	GG25	B7	2H	石墨	石墨+304
WCB	13Cr	WCB	B7	2H	石墨	石墨+304
CF8	F304	CF8	B8	8	石墨石墨	石墨+304 石墨+304

CF8M	F316	CF8M	B8	8	石墨	石墨+304

德标截止阀性能规范

公称压力(MPa)	壳体试验压力(Mpa)	密封压力试验(Mpa)	适用温度()	适用介质
1.6	2.4	1.76	HT:-10~300 CS:-29~425 SS:-59~540	水蒸汽油品
2.5	3.75	2.75
4.0	6.0	4.4

德标截止阀主要外形尺寸

公称通径DN		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	PN16	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
	PN25	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
	PN40	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	PN16	190	190	195	210	220	230	255	270	360	380	415	530	665	932	992	1205
	PN25	190	190	195	210	220	230	255	270	360	380	427	545	675	940	1055	1213
	PN40	190	190	195	210	220	230	255	270	360	380	436	562	683	952	1065	1225
W	PN16	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650
	PN25	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650
	PN40	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650

声明：【德标截止阀J41H/W】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的德标截止阀J41H/W产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
