日标截止阀J41H/W
栏目：业界资讯 发布时间：2021-09-20
日标截止阀,JIS日标法兰截止阀主要用来接通或截断管路中的介质,适用于公称压力10K-20K，工作温度-29～550的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
日标截止阀压力10K 20K
|
|
日标截止阀 |
|
J41H/W |
|
|
手动 |
|
法兰 |
|
|
截止 |
|
硬密封 |
|
|
10K-20K |
|
DN15-300 |
|
|
铸钢,不锈钢等 |
|
承质品牌 |
日标截止阀标准
设计与制造按JIS B2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003

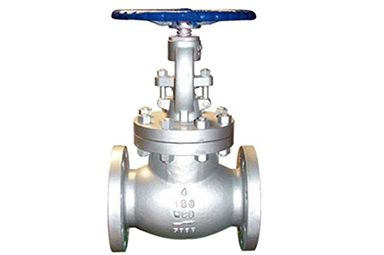

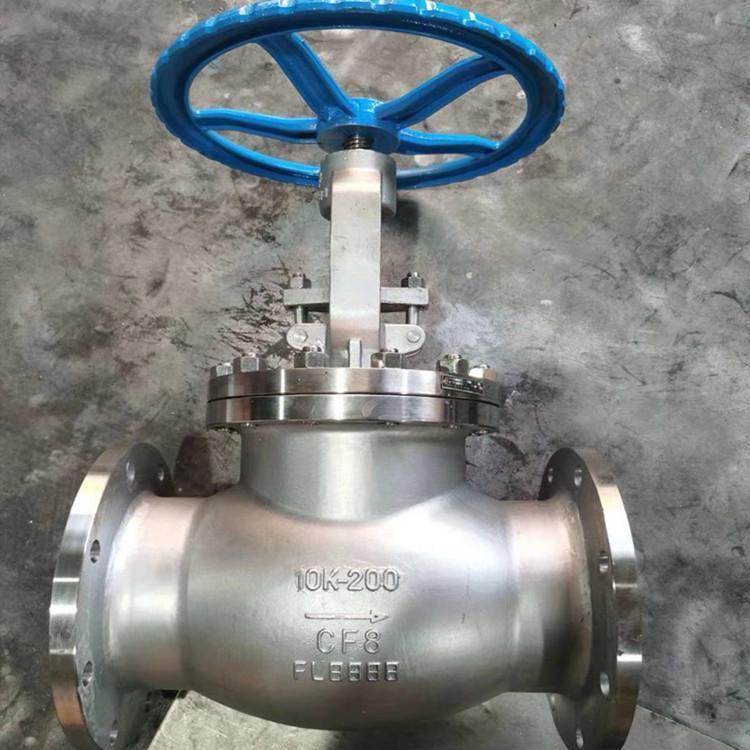

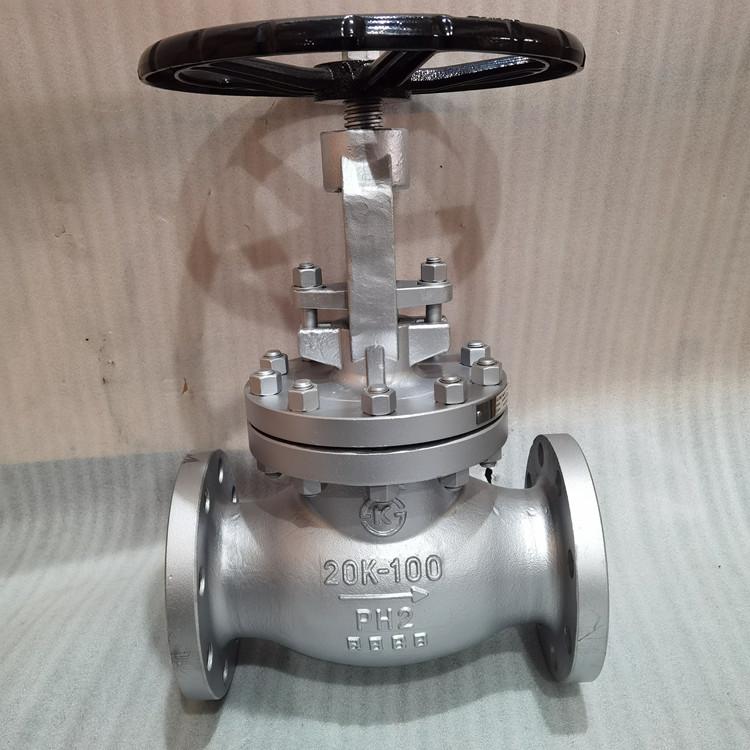

日标截止阀,JIS日标法兰截止阀实物图
日标截止阀,JIS日标法兰截止阀设计标准
| 设计与制造 |
|
|
压力-温度 |
试验—检验 |
|
JIS |
JIS |
JIS |
JIS |
JISB2003 |
日标截止阀,JIS日标法兰截止阀性能规范
|
|
SCPH2-11 |
SCPH-32 |
|
SCS19A |
SCS14A |
SCS16A |
|
| 适用温度 |
|
≤540 |
≤275 |
≤200 |
≤275 |
≤200 |
-45-150 |
|
|
|
|
|
氨气液氨 |
|||
日标截止阀,JIS日标法兰截止阀主要材料
| 零件名称 | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | WCB系列 |
| 阀体/阀盖 | CF8 | CF3 | CF8M | CF3M | WCB |
| 阀瓣 | F304 | F304L | F316 | F316L | 1Cr13 |
| 阀瓣盖 | 304 | 304L | 316 | 316L | 1Cr13 |
| 阀杆 | F304 | F304L | F316 | F316L | 1Cr13 |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
| 垫片 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L | 石墨+304 |
| 压盖 | CF8 | CF3 | CF8M | CF3M | WCB |
| 填料压环 | 304 | 304L | 316 | 316L | 1Cr13 |
| 螺栓 | A193-B8 | A193-B8 | A193-B8M | A193-B8M | 35CrMoA |
| 螺母 | A194-8M | A194-8M | A194-8M | A194-8M | 45 |

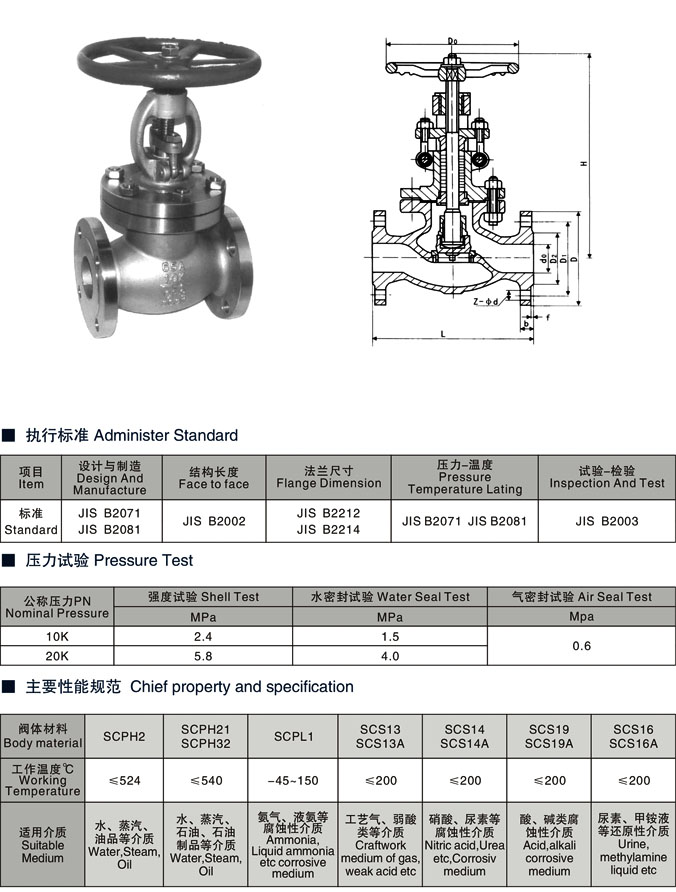

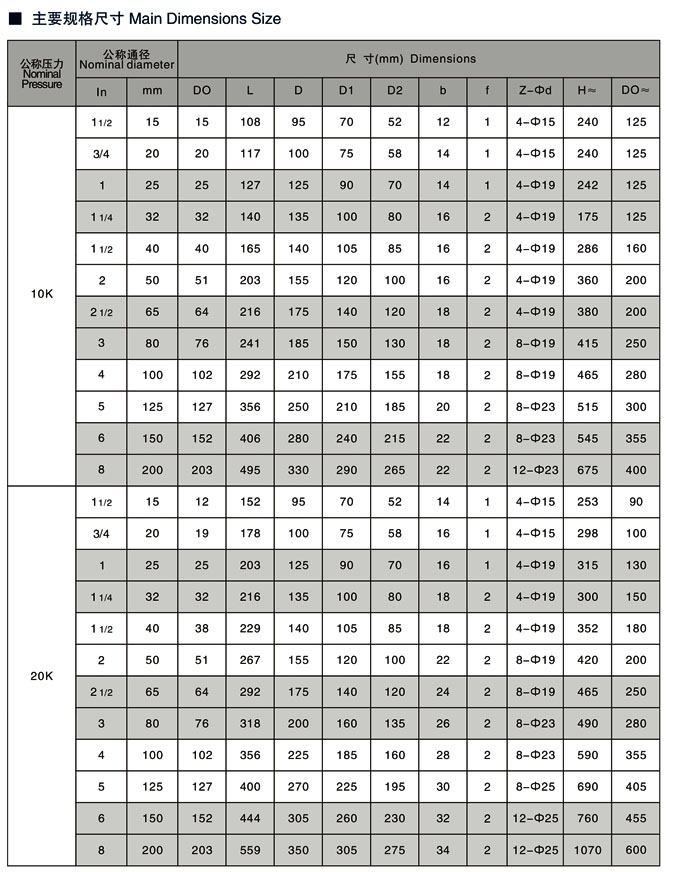

日标截止阀,JIS日标法兰截止阀结构图与尺寸表
|
声明：【日标截止阀J41H/W】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的日标截止阀J41H/W产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
