球芯截止阀QJH

栏目：业界资讯发布时间：2021-09-20

QJH系列高压球芯截止阀QJH系列连接形式：B-板式F-法兰式 NL-内螺纹连接WL—外螺纹连接

球芯截止阀型号尺寸规格QJH

球芯截止阀QJH

QJH系列高压球芯截止阀QJH系列连接形式：B-板式F-法兰式 NL-内螺纹连接WL—外螺纹连接公称通径：6，10，15，20，25，32，40，50，65，80mm压力等级：H—32MPa系列代号：QJ—球芯

球芯截止阀型号尺寸规格QJH系列

产品名称：	球芯截止阀	产品型号：	QJH
驱动方式：	手动	连接形式：	螺纹,法兰
结构形式：	球芯	密封结构：	软密封
压力范围：	31.5MPa	公称通径：	DN10-80
常用材质：	碳钢,不锈钢等	铭牌：	承质品牌

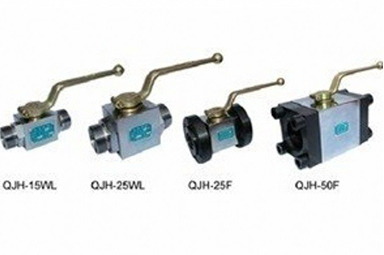

球芯截止阀实物图

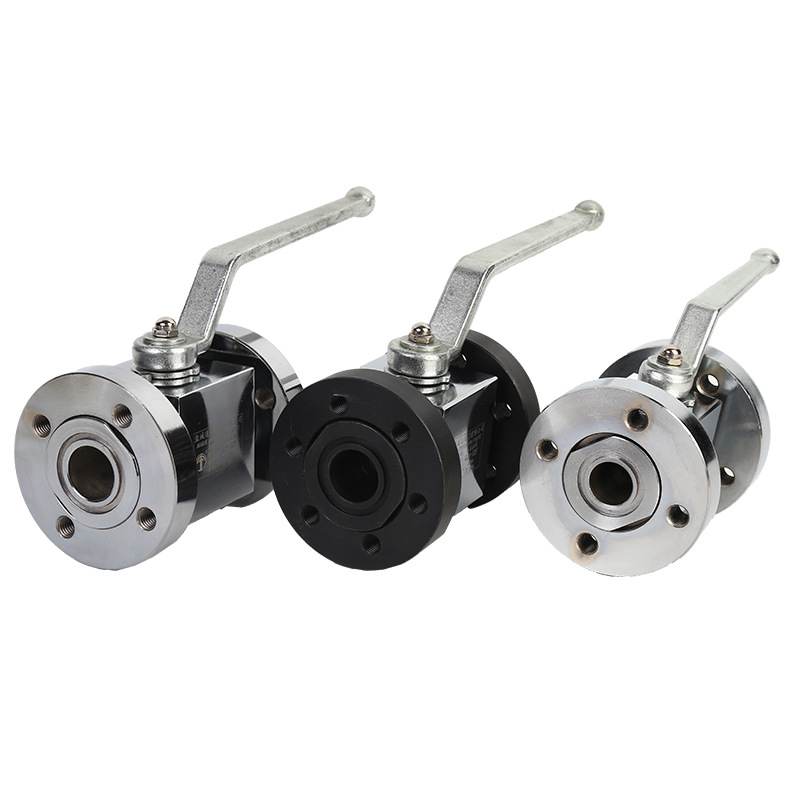

球芯截止阀实物图

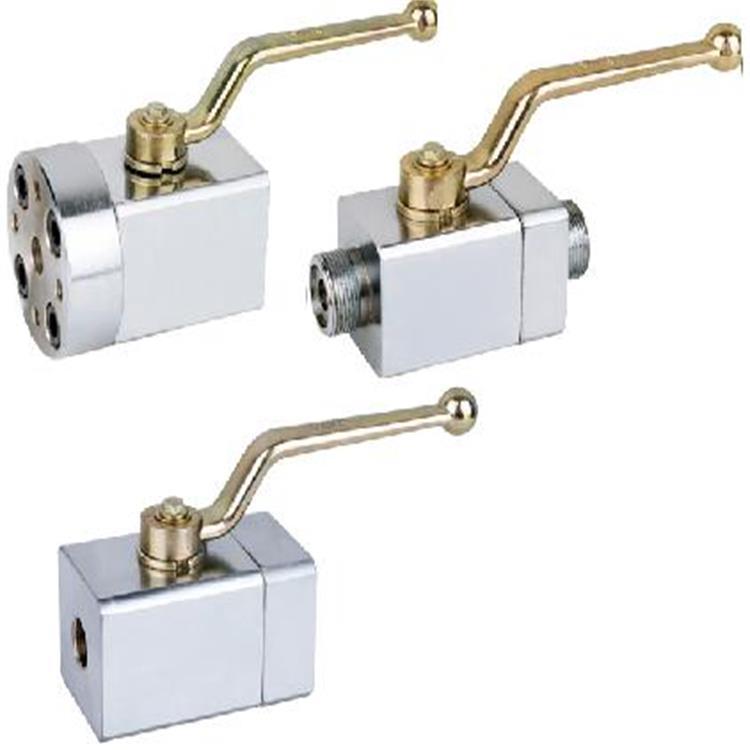

球芯截止阀实物图

球芯截止阀型号

型号	A	B	C	L1	L2	L3	L4	L5	L6	H	N	d1	d2
QJH-10B	80	54	42	60	45	11	13	105	33	38	62	Ф8.5	Ф9
QJH-15B	92	58	44	56	52	6	18	147	39	42	77	Ф8.5	Ф14
QJH-20B	108	70	52	70	60	8.5	21.5	185	45	50	90	Ф11	Ф18
QJH-25B	125	75	60	80	72	11	20	185	54.5	55	99	Ф11	Ф24
QJH-32B	152	98	71	120	90	19	16	240	69.5	75	111	Ф13	Ф30
QJH-40B	185	120	93	150	110	23	20	240	80	90	129	Ф17	Ф38

型号	D	L	L1	L2	H	F	E	N
QJH-50F1	Ф62	170	30	17	104	118	55	240
QJH-65F1	Ф77	220	45	22	126	132	67	—
QJH-80F1	Ф91	240	45	25	139	142	75	—

型号	A	B	C	L	H×a	2-D
QJH-06NL	13.5	27	105	67	33×26	M16×1.5
QJH-10NL	16	40	105	76	36×32	M18×1.5
QJH-15NL	19	45	147	88	45×38	M27×2
QJH-20NL	25	46	185	100	55×48	M33×2
QJH-25NL	28.5	59	185	116	64×57	M42×2
QJH-32NL	37.5	74	240	130	84×75	M48×2
QJH-40NL	42.5	88	240	140	95×85	M60×2

型号	A	B	C	L	H×a	2-D
QJH-06WL	13.5	27	105	71	33×26	M16×1.5
QJH-10WL	16	40	105	86	36×32	M22×1.5
QJH-1WNL	19	45	147	96	45×38	M30×1.5
QJH-20WL	25	46	185	112	55×48	M36×2
QJH-25WL	28.5	59	185	122	64×57	M42×2
QJH-32WL	37.5	74	240	145	84×75	M52×2
QJH-40WL	42.5	88	240	163	95×85	M60×2

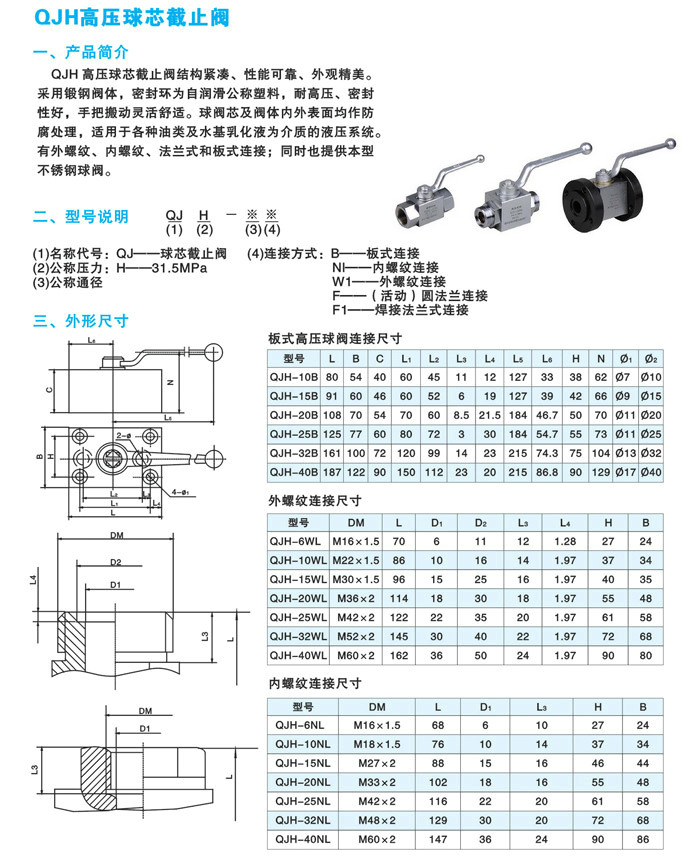

球芯截止阀,高压球芯截止阀尺寸图

声明：【球芯截止阀QJH 】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的球芯截止阀QJH 产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
