保温夹套截止阀BJ41W/H ,BJ45W
栏目：业界资讯 发布时间：2021-09-19
保温截止阀,保温夹套截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝团的离粘度介质。
保温夹套截止阀规格尺寸型号说明书
| 产品名称： | 保温截止阀 |
|
BJ41W/H ,BJ45W |
|
|
手动 |
|
法兰 |
|
|
夹套 |
|
硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-300 |
|
|
WCB,不锈钢等 |
|
承质品牌 |
保温截止阀,保温夹套截止阀执行标准
设计与制造：BS1873BS5160GB12233
法兰尺寸：ANSIB16.5JB/T79GB9113
压力温度：ANSIB16.34
结构长度：ANSIB16.10BS1873GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755GB/T13927
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

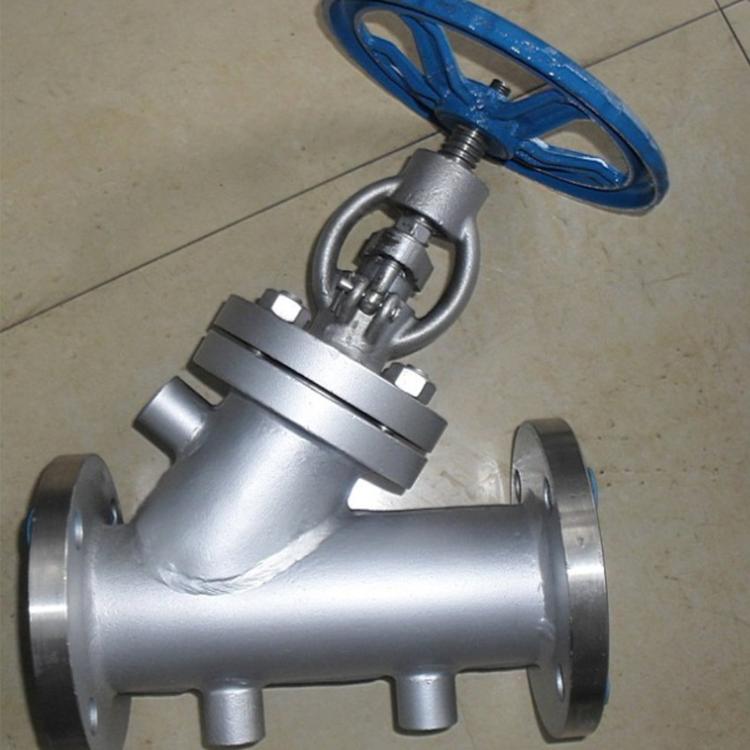

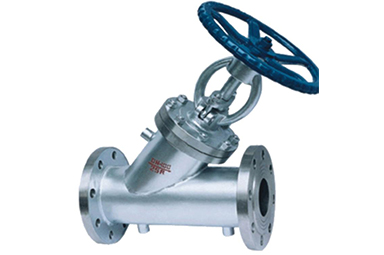

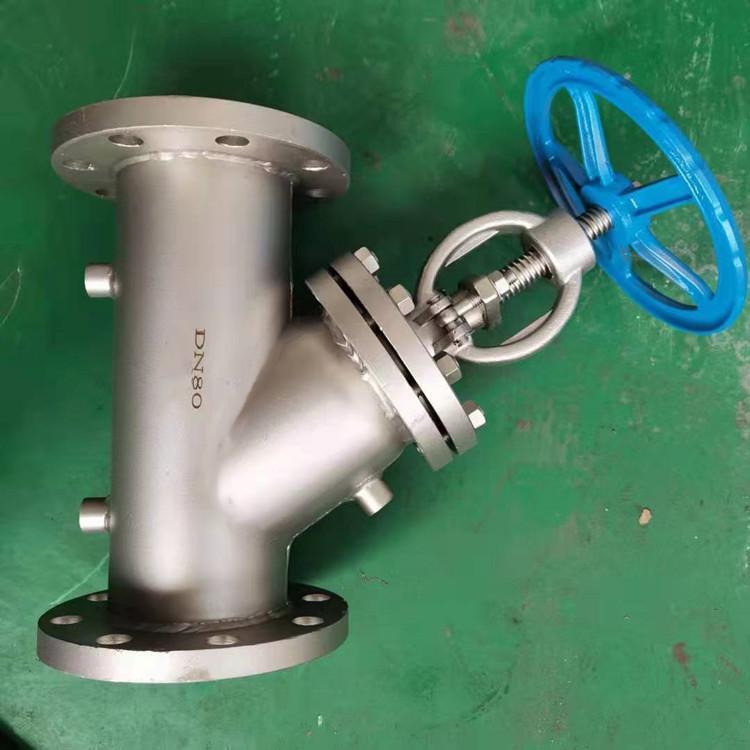

保温截止阀,保温夹套截止阀实物图

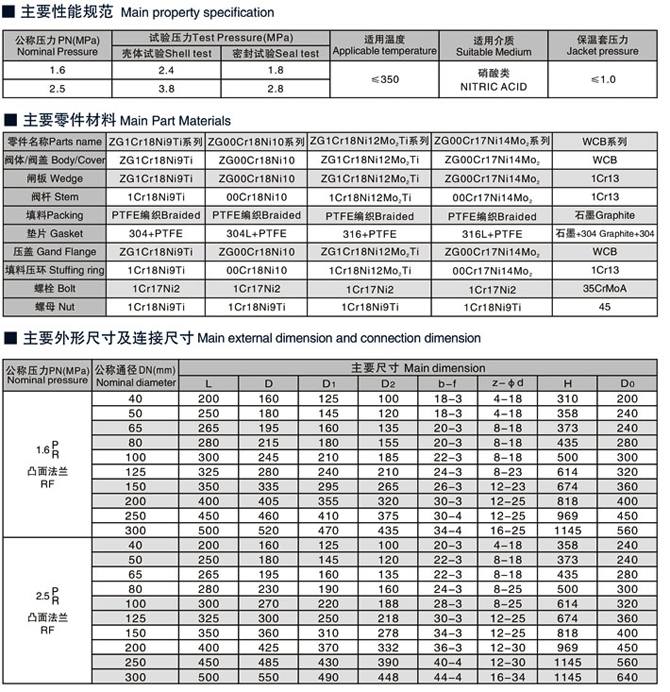

保温截止阀,保温夹套截止阀性能参数
| 型号 |
公称压力 PN（MPa） |
试验压力PS（MPa） |
适用温度 （） |
适用介质 |
保温套压力 （MPa） |
|
| 壳体 | 密封 | |||||
| BJ41W-16P.R.C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸类 | ≤1.3 |
| BJ41W-25P.R.C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸类 | ≤1.3 |
| BJ41W-40P.R.C | 4.0 | 6.0 | 4.4 | ≤350 | 硝酸类 | ≤1.3 |
| BJ41W-64P.R.C | 6.4 | 9.0 | 6.6 | ≤350 | 硝酸类 | ≤1.3 |
保温夹套直流式截止阀性能参数
| 型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | 保温套压力 | |
| 壳体 | 密封 | |||||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤350 | 硝酸类 | ≤1.3 |
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | 硝酸类 | ||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | |||
保温截止阀,保温夹套截止阀主要构件材料
| 零件名称 | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
| 阀体/阀盖世 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
| 闸板 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
| 阀杆 | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO | 1Cr13 |
| 填料 | PTFE纺织 | PTFE纺织 | PTFE纺织 | PTFE纺织 | 石墨 |
| 垫片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
| 压盖 | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
| 填料压环 | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
| 螺栓 | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |
保温截止阀,保温夹套截止阀结构图与尺寸表

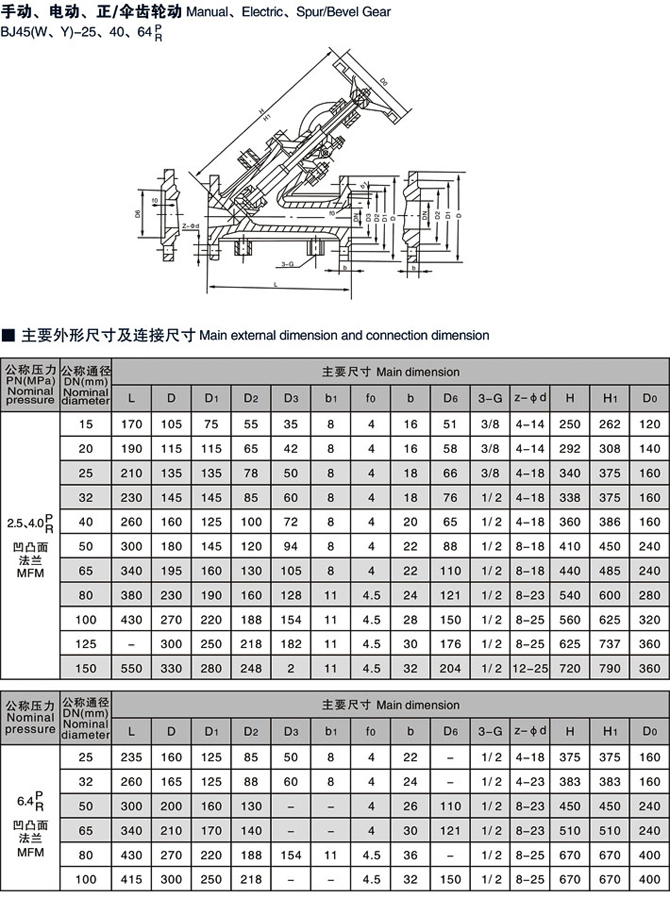

BJ45W直流式保温截止阀尺寸图：
|
声明：【保温夹套截止阀BJ41W/H ,BJ45W】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的保温夹套截止阀BJ41W/H ,BJ45W产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
