电动球阀说明书
电动球阀,电动开关球阀体与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。电动开关球阀是球阀与电动执行器通过机械的连接而成的，继承了球阀的特性，并且采用电动执行器在精度与效率上得到了提升，整个阀门通过球体绕垂直于通道轴旋转90°来控制启闭的，在管道中主要取到了改变介质流动方向，切断，分配等作用，目前随着V型O型电动球阀的推出，使得此阀门在性能与控制介质上得到了扩展，从之前的用来做开关、切断阀，到现在的节流、控制流量等效果。常用的电动执行器有多回转式、单回转式、智能型、角行程执行器、直行程电动执行器、防爆执行器、精小型执行器等，球阀主要有三通球阀、浮动式球阀、O型球阀、固定式球阀、V型球阀等。
电动开关球阀原理
电动球阀是通过球阀阀体结构为旋转90度的阀芯，电动执行器为输入0-10毫安的标准信号，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，电机组带动齿轮涡轮蜗杆转角力矩，以开关和调节阀门。主要还是靠电动执行器的电流量来调节操作的。采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转。适用与切断、调节，阀门与执行器采用了采用直连的形式，对流体介质的流量、压力、温度、液位等参数的控制。
运用场合
电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含纤维、微小固体颗料等介质。广泛用于化工、石油、造纸、电站、冶金、轻工、制冷等工业领域。
电动开关球阀产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
执行器参数：电源电压、控制方式、控制信号、作用方式等系列参数。
电动开关球阀特点优势
启闭迅速、轻便、流体阻力小、结构简单、相对体积小、重量轻、便于维修、密封性能好、连线简单，结构紧凑、尺寸小、动作稳定可靠等优点。根据选用不用的型号的电动球阀在优势上有所不同，比如V型具有调节的能力，衬氟电动球阀具有耐耐腐蚀密封性强等优势，客户需要根据自身的情况来选择适用的电动开关球阀。

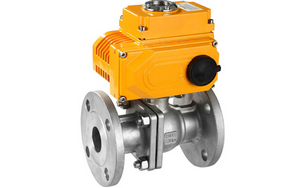

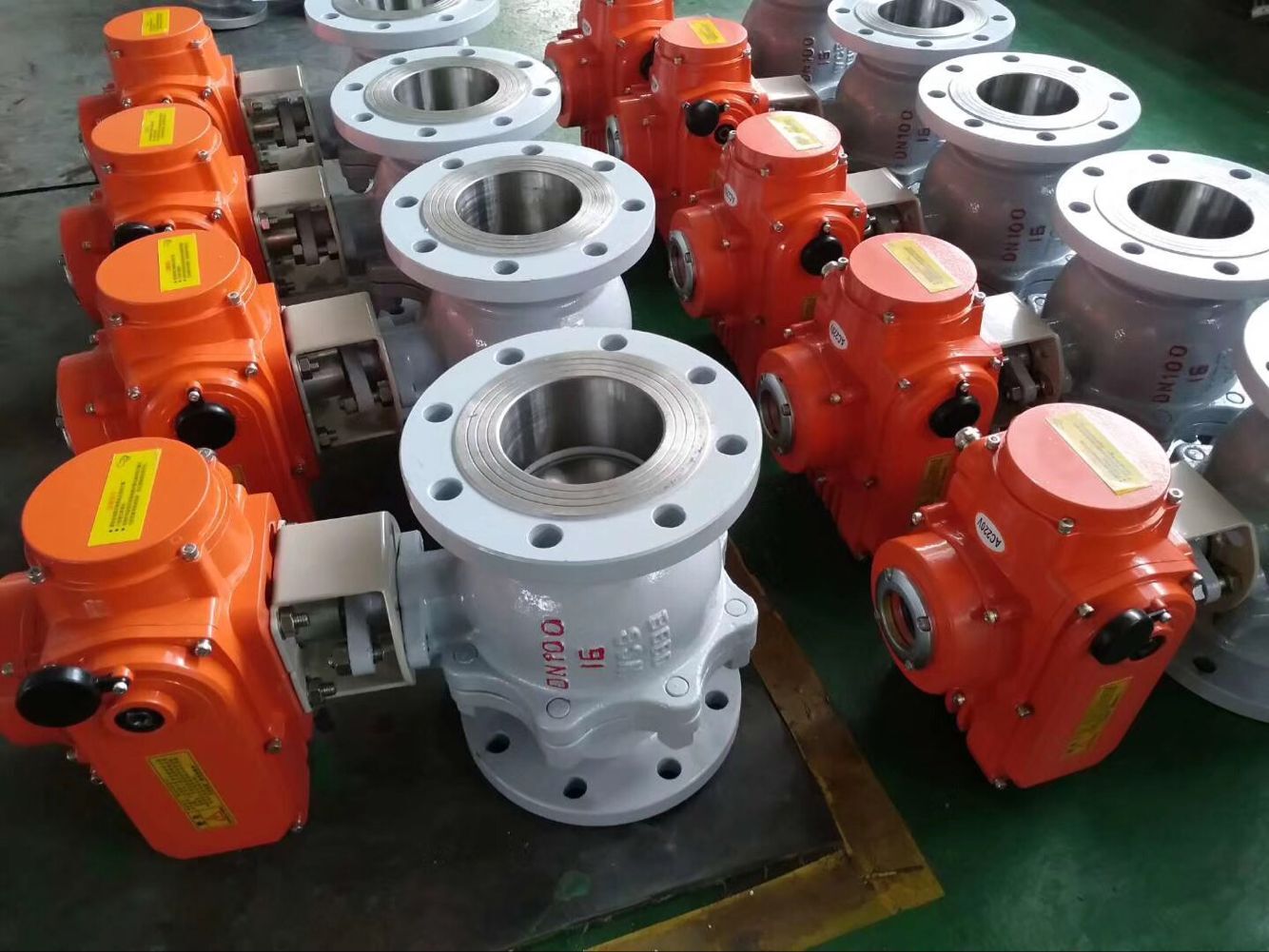

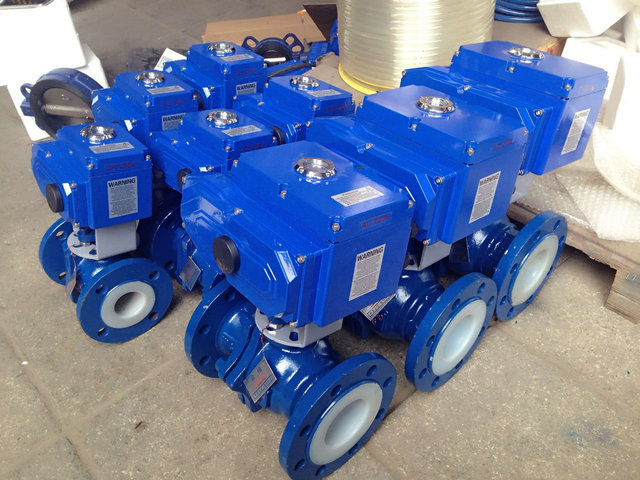

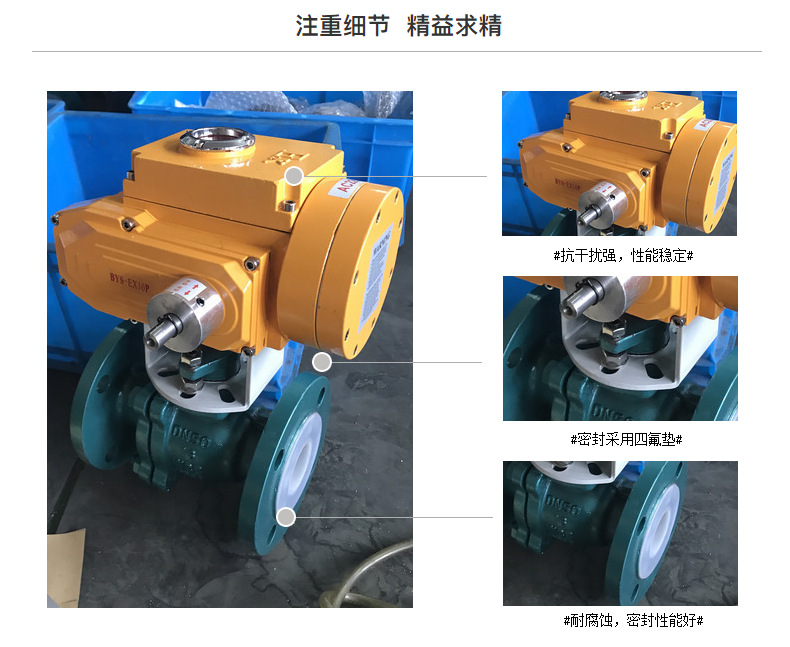

电动开关球阀,电动球阀实物图片
1.6MPa主要外形和连接尺寸
|
Q941F-16
|
|
通径DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
|
25
|
1″
|
150
|
115
|
85
|
65
|
4-Φ14
|
16
|
2
|
210
|
196
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
20
|
3
|
300
|
255
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
20
|
3
|
325
|
255
|
|
100
|
4″
|
280
|
215
|
180
|
156
|
8-Φ18
|
22
|
3
|
350
|
255
|
|
125
|
5″
|
320
|
245
|
210
|
184
|
8-Φ18
|
22
|
3
|
375
|
255
|
|
150
|
6″
|
360
|
280
|
240
|
211
|
8-Φ22
|
24
|
3
|
420
|
255
|
|
200
|
8″
|
400
|
335
|
295
|
266
|
12-Φ22
|
24
|
3
|
460
|
255
|
2.5MPa主要外形和连接尺寸
|
Q941F-25
|
|
通径DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
|
25
|
1″
|
150
|
115
|
85
|
64
|
4-Φ14
|
16
|
2
|
210
|
196
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
22
|
3
|
300
|
255
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
24
|
3
|
325
|
255
|
|
100
|
4″
|
280
|
235
|
190
|
156
|
8-Φ22
|
24
|
3
|
350
|
255
|
|
125
|
5″
|
320
|
270
|
220
|
184
|
8-Φ26
|
26
|
3
|
375
|
255
|
|
150
|
6″
|
360
|
300
|
250
|
211
|
8-Φ26
|
28
|
3
|
420
|
255
|
|
200
|
8″
|
400
|
360
|
310
|
274
|
12-Φ26
|
30
|
3
|
460
|
255
|

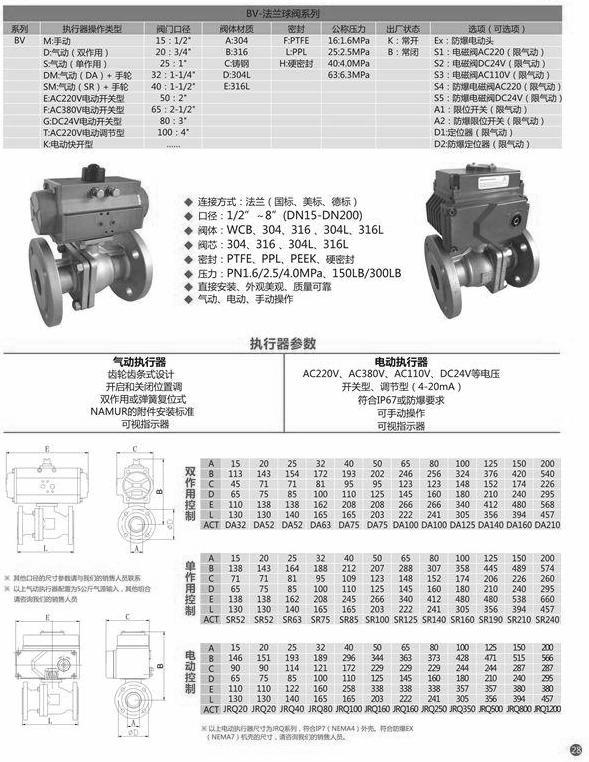

电动开关球阀尺寸图
