气动对夹式软密封蝶阀D641X/D671X
| 产品名称： | 气动对夹式软密封蝶阀 |
|
D641X,D671X |
|
|
气动,电动,手动,涡轮 |
|
对夹式，法兰 |
|
|
双偏心,中线 |
|
软密封 |
|
|
1.0MPa-1.6MPa |
|
DN50-2000 |
|
|
铸铁,球墨铸铁,WCB,不锈钢等 |
|
承质品牌 |
气动对夹式软密封蝶阀D641X/D671X产品说明
气动对夹式软密封蝶阀,D671X是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
D671X气动蝶阀适用于温度≤120或≤150，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
气动对夹式软密封蝶阀特点
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

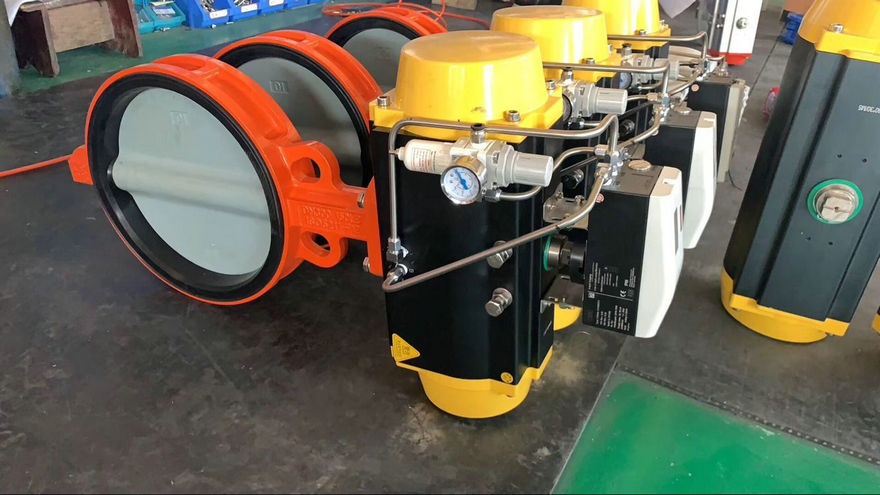

气动对夹式软密封蝶阀D641X/D671X实物图

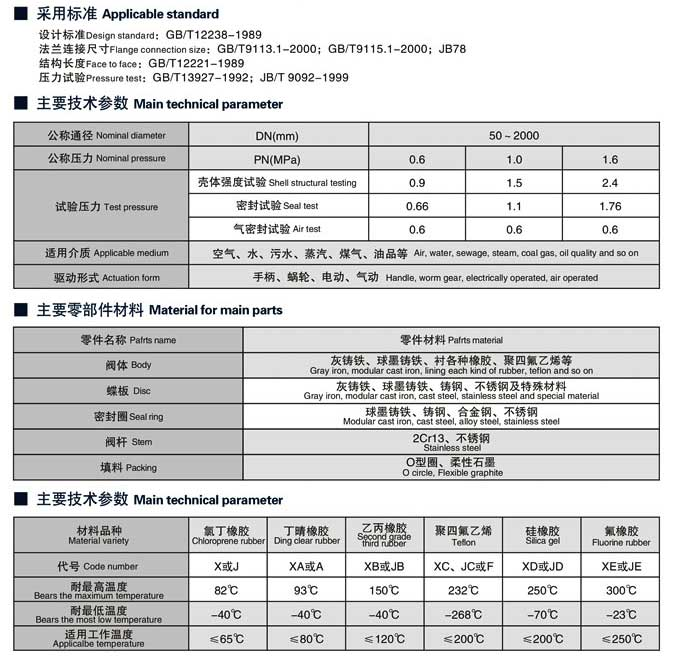

主要技术参数：
|
公称通径 |
DN（mm） |
50～800 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
|
零件名称 |
材料 |
|||
|
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|||
|
蝶板 |
铸钢、不锈钢及特殊材料 |
|||
|
密封圈 |
各种橡胶、聚四氟 |
|||
|
阀杆 |
2Cr13、不锈钢 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
蝶阀密封材料选用和适用温度：
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高温度 |
82 |
93 |
150 |
232 |
250 |
204 |
85 |
93 |
|
耐最低温度 |
-40 |
-40 |
-40 |
-268 |
-70 |
-23 |
-20 |
-73 |
|
适用工作温度 |
0~+80 |
-20~+82 |
-40~+125 |
-30~+150 |
-70~+150 |
-23~+150 |
-20~+85 |
-30~+93 |

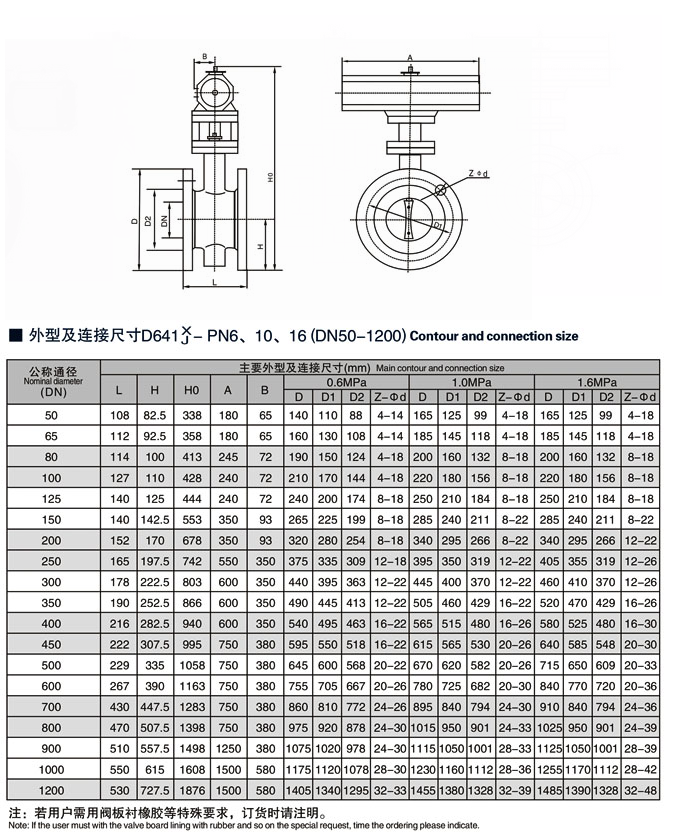

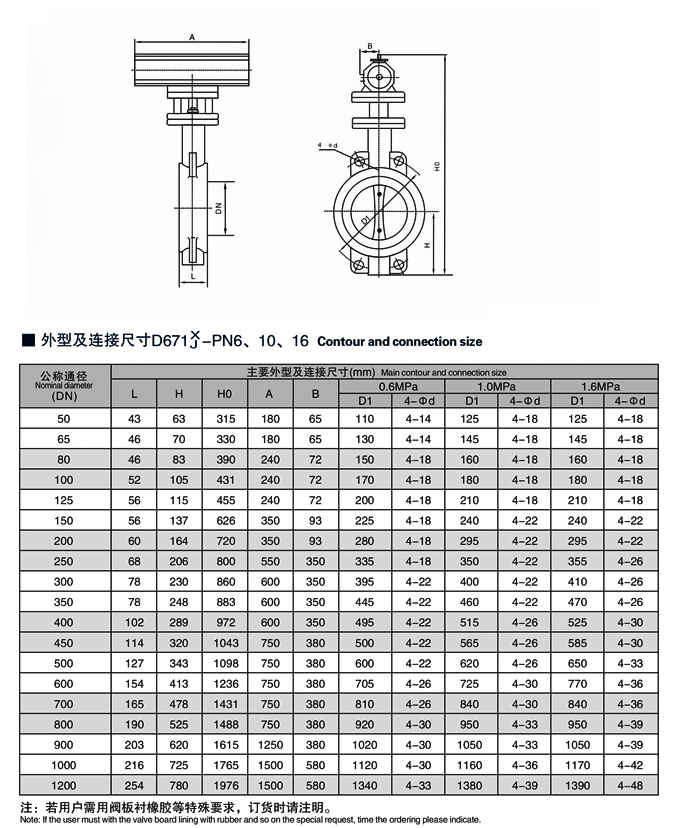

气动对夹式软密封蝶阀相关尺寸图:
|
声明：【气动对夹式软密封蝶阀D641X/D671X】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的气动对夹式软密封蝶阀D641X/D671X产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
