| 产品名称： | 气动法兰式蝶阀 |
|
D641X/F，D641H |
|
|
气动,电动,手动,涡轮 |
|
法兰 |
|
|
双偏心 |
|
软密封,硬密封 |
|
|
1.6MPa-4.0MPa |
|
DN50-1200 |
|
|
WCB,不锈钢等 |
|
承质品牌 |

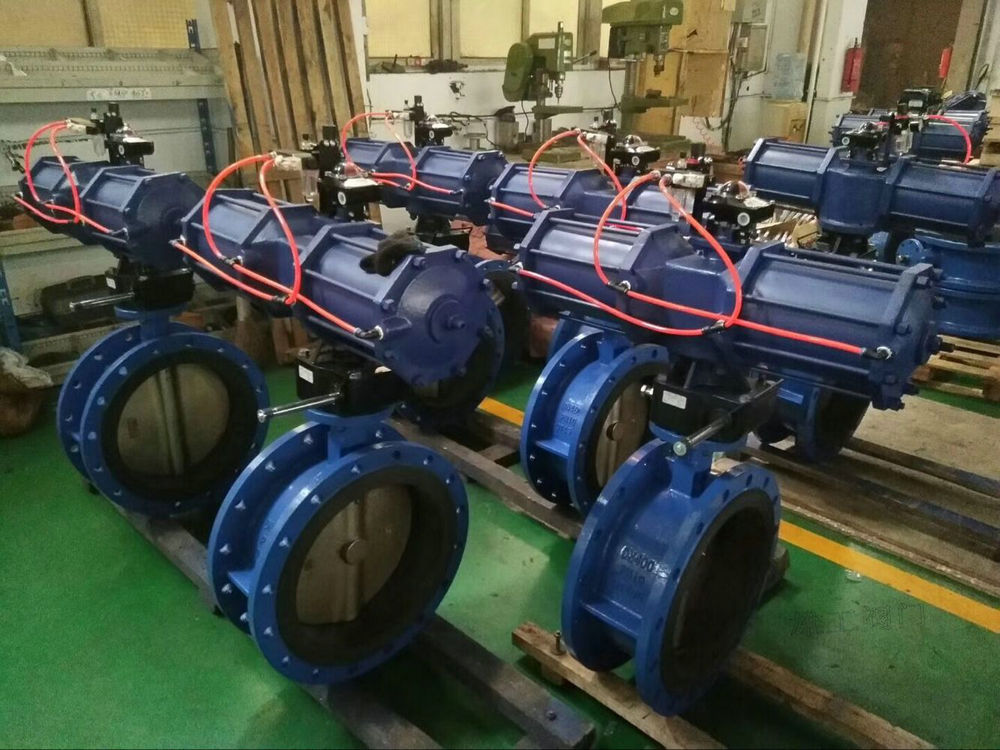

气动法兰式蝶阀规格型号厂家产品说明
气动法兰式蝶阀_气动(软密封,硬密封)法兰式蝶阀可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

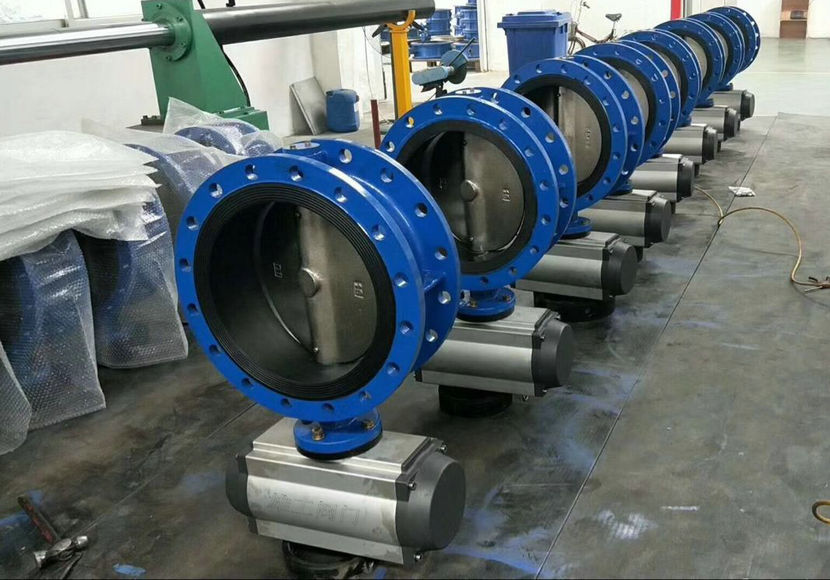

气动法兰式蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
气动执行器
采用新型GTD系列ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

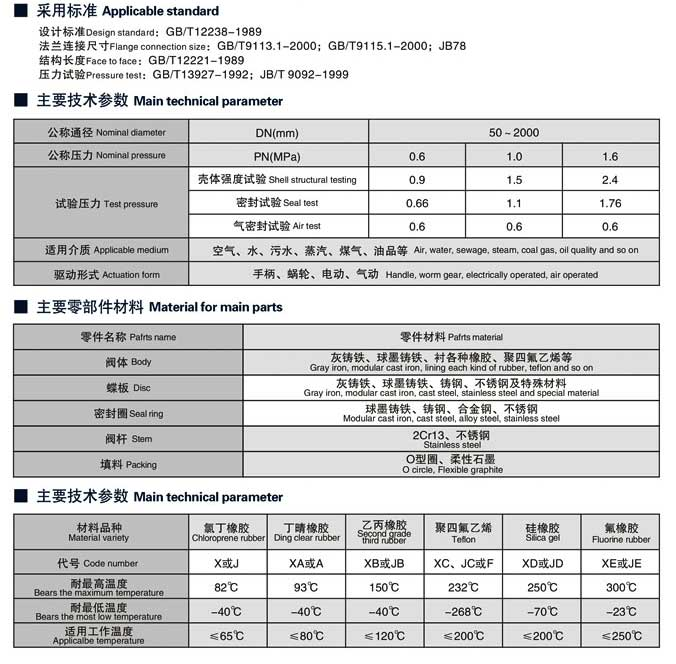

技术参数和性能
|
GTD/ATD气动执行器技术参数 |
D641X气动法兰式蝶阀阀体参数 |
||
|
类 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40～500mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0、1.6MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
球墨铸铁、不锈钢 |
|
|
工作温度 |
常温型：-20～80（丁jing橡胶O型圈） |
阀板材质 |
球墨铸铁、304/316/316L不锈钢 、尼龙 |
|
高温型：-20～160（氟橡胶O型圈） |
阀座密封 |
EPDM、NBR、耐磨橡胶 |
|
|
动作范围 |
0～90°±5° |
结构形式 |
中线型、无销型 |
|
接口螺纹 |
GTD40～GTD83 |
温度 |
EPDM≤105；NBR≤68 |
|
GTD110～GTD350/ATD50～200 |
适用介质 |
水、空气、天然气 |
|
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
用途广、整体造价低、流量大、流阻小 |

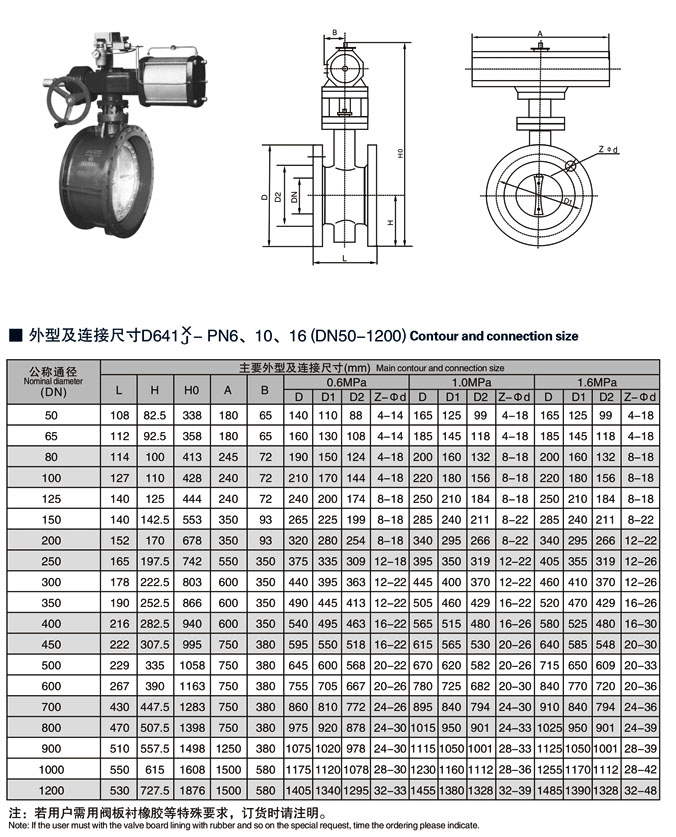

气动法兰式蝶阀相关尺寸图:

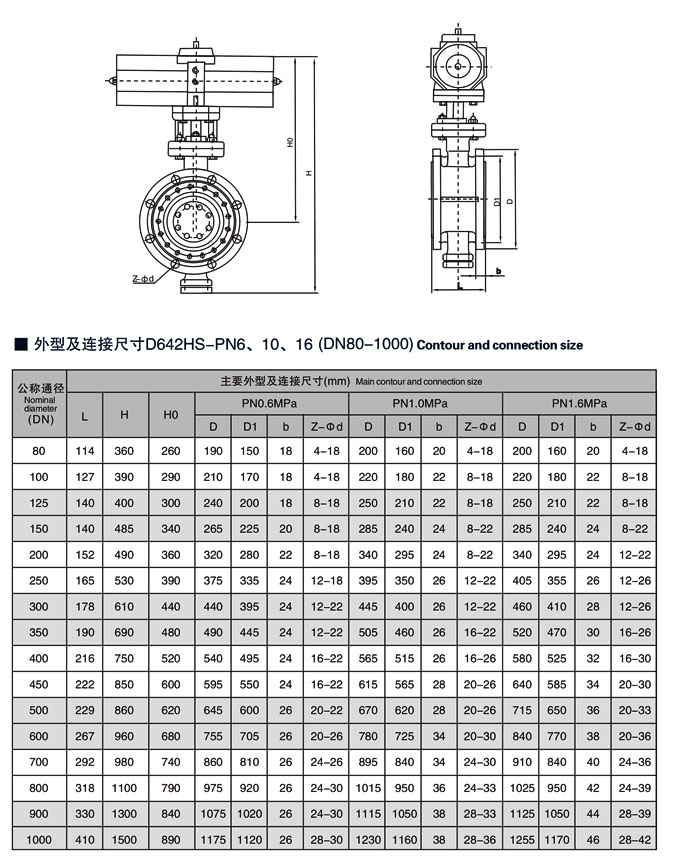

气动硬密封蝶阀相关尺寸图:
|
声明：【气动法兰式蝶阀】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的气动法兰式蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
