气动对夹式蝶阀厂规格型号D671X/F/H
栏目:业界资讯 发布时间:2021-08-31
气动蝶阀,气动对夹式蝶阀执行器采用活塞式结构,具有力矩增大,转动灵活,结构简单,体积小重量轻等优点
气动对夹式蝶阀厂规格型号D671X/F/H
  产品名称: 气动对夹式蝶阀   产品型号: D671X/F/H
  驱动方式: 气动,电动,手动,涡轮   连接形式: 对夹式,法兰
  结构形式: 中线,三偏心,四氟密封,双偏心   密封结构: 软密封,硬密封
  压力范围: 1.6MPa   公称通径: DN50~1200
  常用材质: 铸铁,球墨铸铁,WCB,不锈钢等   铭牌: 承质品牌

气动对夹式蝶阀厂规格型号D671X/F/H产品说明

气动蝶阀,气动对夹式蝶阀执行器采用活塞式结构,具有力矩增大,转动灵活,结构简单,体积小重量轻等优点。气动对夹蝶阀阀体采用(中线、或三偏心金属密封、四氟密封、双偏心软密封)几种形式,气动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长,可以多工位安装,不受介质流向影响。气动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。

气动对夹式蝶阀主要特点
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、密封件可以更换,密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀,使用寿命长等特点。
4、两截式阀杆无销连接,结构简单紧凑,维修方便。
5、阀座密封与靠背一体结构,减少阀座变形量。
6、阀杆轴向定位装置,增强密封性、减少阀门扭矩。
7、可以任何位置安装,维修方便。

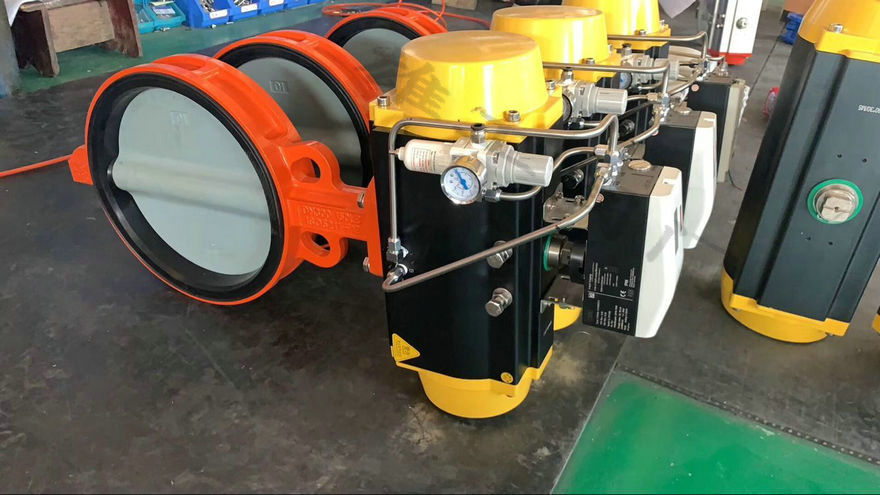

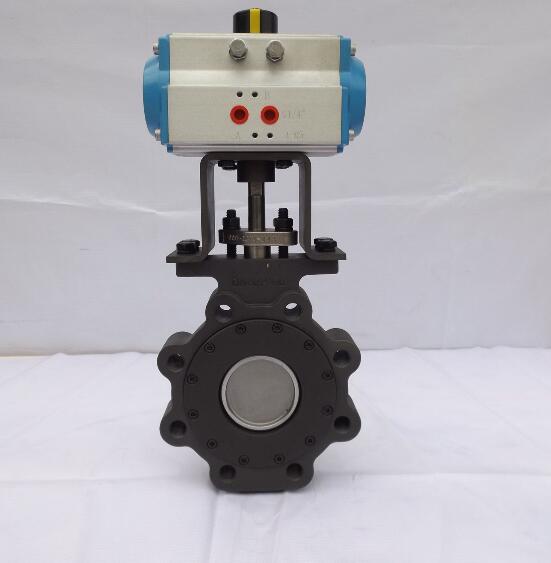

气动对夹式蝶阀厂规格型号D671X/F/H气动对夹式蝶阀厂规格型号D671X/F/H(图2)

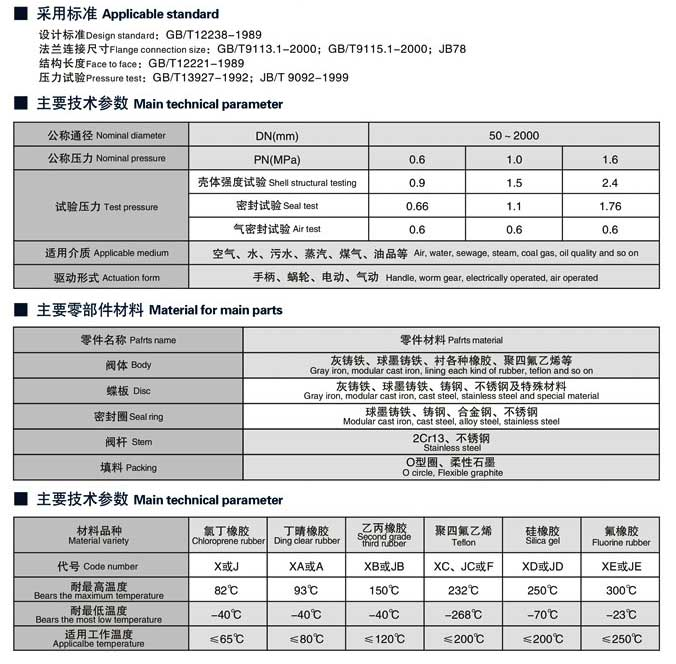

气动蝶阀,气动对夹式蝶阀设计标准

设计标准 GB/T12238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

技术参数

公称通径DN(mm) DN50~1000mm
公称压力(MPa) PN1.0、1.6、2.5MPa
阀体形式 直通铸造阀体
连接形式 法兰式、对夹式
阀芯形式 蝶板式
密封填料 柔性石墨、聚四氟乙烯
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)



气动执行器参数



执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

零件材料

零件名称 主要材料
阀体 灰铸铁、球墨铸铁、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

性能规范

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动

密封材料和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82 93 150 232 250 204 85 93
耐最低温度 -40 -40 -40 -268 -70 -23 -20 -73
适用工作温度 0~+80 -20~+82 -40~+125 -30~+150 -70~+150 -23~+150 -20~+85 -30~+93

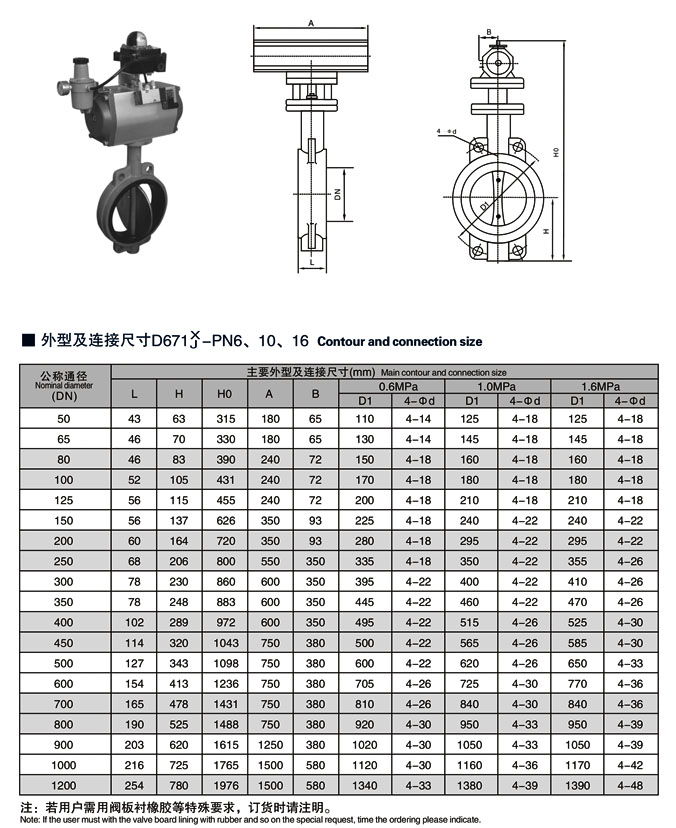

气动对夹式蝶阀,气动蝶阀尺寸结构图:



声明:【气动对夹式蝶阀厂规格型号D671X/F/H】规格型号、结构尺寸由上海承质阀门制造有限公司提供,如何选择适用的气动对夹式蝶阀厂规格型号D671X/F/H产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
