美标不锈钢闸阀
栏目:公司动态 发布时间:2021-11-06
上海承质阀门制造有限公司是生产美标不锈钢闸阀厂家,可提供各种闸阀规格型号,图片,价格,尺寸,图纸。

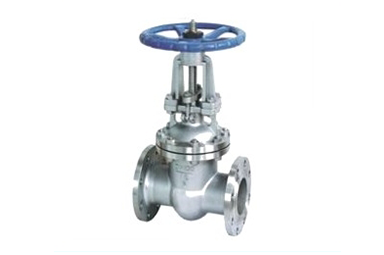

美标不锈钢闸阀
美标不锈钢闸阀
公称压力:150LB-300LB,
公称通径:1/2"-20”,
阀体材质:铸钢、铸铁、青铜、不锈钢。
上海承质阀门制造有限公司是生产不锈钢闸阀厂家,可提供各种闸阀图片,
规格型号,价格,尺寸,图纸。

ANSI美标船用不锈钢闸阀安装及维护

不锈钢闸阀的安装与维护应注意以下事项: 1.手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。 2.双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部 )。 3.带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。 4.带传动机构的闸阀,按产品使用说明书的规定安装。 5.如果阀门经常开关使用 , 每月至少润滑一次 。

ANSI美标船用不锈钢闸阀材料与尺寸表

不锈钢美标闸阀试验压力Test pressure

类别Type
Mpa
PSI
强度试验Shell test
3.0
450
高压密封试验(水)
Sealing test(WATER)
2.2
314
低压密封试验
Sealing test(AIR)
5-7巴Bar



不锈钢美标闸阀主要性能规范Chief property and specification



材质名称
Name of material
适用温度
Working temeorature
适用介质
Avialable media
CF8
≤50℃

OCr18Ni9

CF8N
NITRIC ACID
OCr18NiMo2ti
硝酸类
CF3
NITRIC ACID
OOCr18Ni10
硝酸类
CF3M
NITRIC ACID
OOCr17Ni14Mo2
硝酸类



 150Lb连接尺寸和外形尺寸150Lb External and connecting dimensions (mm)



公称通径NPS
Norminal diameter
单位 Unit
L
D
T
G
C
n-Ф
W
H
in
mm
1/2〞
15
mm
108
89
12
35
60.5
4-15
90
188
in
4.25
3.5
0.47
1.38
2.38
4-0.59
3.54
7.40
3/4〞
20
mm
117
98
12
43
70
4-15
90
202
in
4.61
3.86
0.47
1.69
2.76
4-0.59
3.54
7.95
1〞
25
mm
127
108
12
51
79.5
4-15
100
225
in
5
4.25
0.47
2
3.13
4-0.59
4
8.86
11/2〞
40
mm
165
127
14.3
73
98.5
4-16
200
362
in
6.5
5
0.56
2.88
3.88
4-0.62
8
14.25
2〞
50
mm
178
152
15.9
92
120.5
4-19
200
409
in
7
6.00
0.625
3.62
4.75
4-0.75
8
16.1
21/2〞
65
mm
190
178
17.5
105
139.5
4-19
250
500
in
7.5
7
0.69
4.12
5.50
4-0.75
10
19.68
3〞
80
mm
203
190
19.1
127
152.4
4-19
250
570
in
8
7.50
0.75
5
6
4-0.75
10
22.58
4〞
100
mm
229
229
23.9
157
190.5
8-19
250
590
in
9
9
0.94
6.19
7.5
8-0.75
10
23.6
6〞
150
mm
267
279
25.4
216
241.5
8-22
300
630
in
10.50
11
1
8.5
9.50
8-0.88
12
24.8
8〞
200
mm
292
343
28.5
270
298.5
8-22
350
960
in
11.5
13.50
1.12
10.62
11.75
8-0.88
13.88
37.8
10〞
250
mm
330
406
30.2
342
362
12-25
400
1158
in
13
16
1198
12.75
14.75
12-1
15.7
45.6
12〞
300
mm
356
483
31.8
381
432
12-25
450
1378
in
14
19
1.25
15
17
12-1
17.7
54.3
14〞
350
mm
381
533
35
413
476
12-29
500
1543
in
15
21
1.38
16.25
18.75
12-1.2
79.7
60.75
16〞
400
mm
406
597
36.6
470
539.5
16-29
600
1738
in
16
23.5
1.44
18.5
21.25
16-1.12
23.6
68.4



 不锈钢美标闸阀试验压力300LB  Test pressure 300LB



类别Type
Mpa
PSI
强度试验Shell test
7.7
1125
高压密封试验(水)
Sealing test(WATER)
5.8
815
低压密封试验
Sealing test(AIR)
5-7巴Bar



 不锈钢美标闸阀试验压力 600LB  Test pressure  600LB



类别Type
Mpa
PSI
强度试验Shell test
15.4
2225
高压密封试验(水)
Sealing test(WATER)
5.8
1628
低压密封试验
Sealing test(AIR)
5-7巴Bar



 300Lb连接尺寸和外形尺寸 300Lb External and connecting dimensions (mm)



公称通径NPS
Norminal diameter
单位
Unit
L
D
T
G
C
n-Ф
W
H
in
mm
1/2〞
15
mm-
140
95
15
35
66.5
4-15
100
201
in
5.51
3.74
0.59
1.38
2.62
4-0.59
4
7.91
3/4〞
20
mm
152
117
16
43
82.5
4-19
100
212
in
5.98
4.61
0.62
1.69
3.25
4-0.75
4
8.35
1〞
25
mm
165
124
18
51
89
4-19
140
237
in
6.5
4.9
0.71
2
3.5
4-0.75
5.51
9.33
11/2〞
40
mm
190
156
20.7
73
114.5
4-22
200
407
in
7.5
6.12
0.81
2.88
4.51
4-0.88
8
16.02
2〞
50
mm
216
165
22.3
92
127
8-19
200
424
in
8.5
6.5
0.88
3.62
5
8-0.75
8
16.7
21/2〞
65
mm
241
190
25.4
105
149
8-22
250
265
in
9.5
7.5
1
4.12
5.87
8-0.88
10
18.31
3〞
80
mm
283
210
28.5
127
168.5
8-22
250
535
in
11.25
8.25
1012
5
6.62
8-0.88
10
21
4〞
100
mm
305
254
31.8
157
200
8-22
250
615
in
12
10
1.25
6.19
7.88
8-0.88
10
24.2
6〞
150
mm
4.3
318
36.6
216
270
12-22
350
795
in
15.875
12.5
1.44
8.5
10.62
12-0.88
140
31.3
8〞
200
mm
419
381
41.3
270
330
12-25
400
1012
in
16.5
15
1.62
10.62
12.99
12-1
15.7
39.9
10〞
250
mm
457
444
47.7
342
387.5
16-29
450
1231
in
18
17.50
1.88
12.75
15.25
16-1.12
17.7
48.5



 600Lb连接尺寸和外形尺寸  600Lb External and connecting dimensions (mm)



公称通径NPS
Norminal diameter
单位
Unit
L
D
T
G
C
n-Ф
W
H
in
mm
2〞
15
mm
292
165
25.4
92
127
8-19
250
458
in
11.5
6.5
1
3.62
5
8-0.75
10
18
21/2〞
20
mm
330
190
28.6
105
149
8-22
250
485
in
13
7.48
1.13
4.12
5.87
8-0.88
10
10.09
3〞
25
mm
356
210
31.8
17
168
8-22
250
570
in
14
8.25
1.25
5
6.62
8-0.88
10
22.58
4〞
40
mm
432
273
31.8
157
216
8-25
350
690
in
17
10.75
1.5
6.19
8.5
8-1
14
27.2
6〞
50
mm
559
356
4.7
216
292
12-29
450
910
in
22
14
1.88
8.5
11.50
12-1.12
18
35.8
8〞
65
mm
660
419
55.6
270
349
12-32
500
1064
in
26
16.5
2.19
10.62
13.75
12-1.25
17.7
41.9

声明:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的美标不锈钢闸阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们。
