船用青铜浸没式气动蝶阀

产品名称:船用青铜浸没式气动蝶阀
公称通径:DN80~300
上海承质阀门是生产船用青铜浸没式气动蝶阀厂家,可提供各种蝶阀规格型号,图片,价格,尺寸,图纸。
产品咨询热线:18717746989
船用青铜浸没式气动蝶阀船用青铜浸没式气动蝶阀
船用青铜浸没式气动蝶阀,是气动单元组合仪表中的执行单元,它来自调节仪表的信号,改变介质的切断与流通,该产品操作力大,阀体设计新颖,流阻小,额定流量系数大,密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。

船用青铜浸没式气动蝶阀特点

船用青铜浸没式气动蝶阀,是气动单元组合仪表中的执行单元,它来自调节仪表的信号,改变介质的切断与流通,该产品操作力大,阀体设计新颖,流阻小,额定流量系数大,密封性能优良。

船用青铜浸没式气动蝶阀工作原理

船用青铜浸没式气动蝶阀是由执行机构(气动、电动)与转角型蝶阀体二部份组成,中间由支架相连而成。以GIQ型为例:执行机构是由双气路气缸为主体,接受二位四通电磁阀控制输出的(0.4~0.6MPa)气源信号压力为动力,通过控制元件改变气流方向,执行气缸驱动蝶阀作启闭运动。可据据不同的材质,及不同的执行机构分类,适用于-25~200℃的介质

船用青铜浸没式气动蝶阀 生产标准:国标GB/CB、日标JIS、美标ANSI、德标DIN、公称压力:5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB,公称通径DN50-DN1200,阀体材质:球墨铸铁QT450、铸钢ZG230-450、不锈钢SUS、青铜BZ,阀板:不锈钢SUS、青铜BZ,阀座:丁晴橡胶NBR,聚四氟乙烯:PTFE、三元乙丙橡胶EPDM、氟橡胶FKM。

船用青铜浸没式气动蝶阀采用标准

设计制造 连接法兰 检验与试验
GB/T3036 JB/T919 GB/T6070 CB/T64 JB/T1079 JB/T6446

船用青铜浸没式气动蝶阀材料表

零件名称 阀体和蝶板 构件 密封垫(阀体、蝶板)
材料 铸铁,铸钢,不锈钢,青铜 2Cr13 丁腈橡胶
不锈钢,青铜 不锈钢 丁腈橡胶/氟橡胶

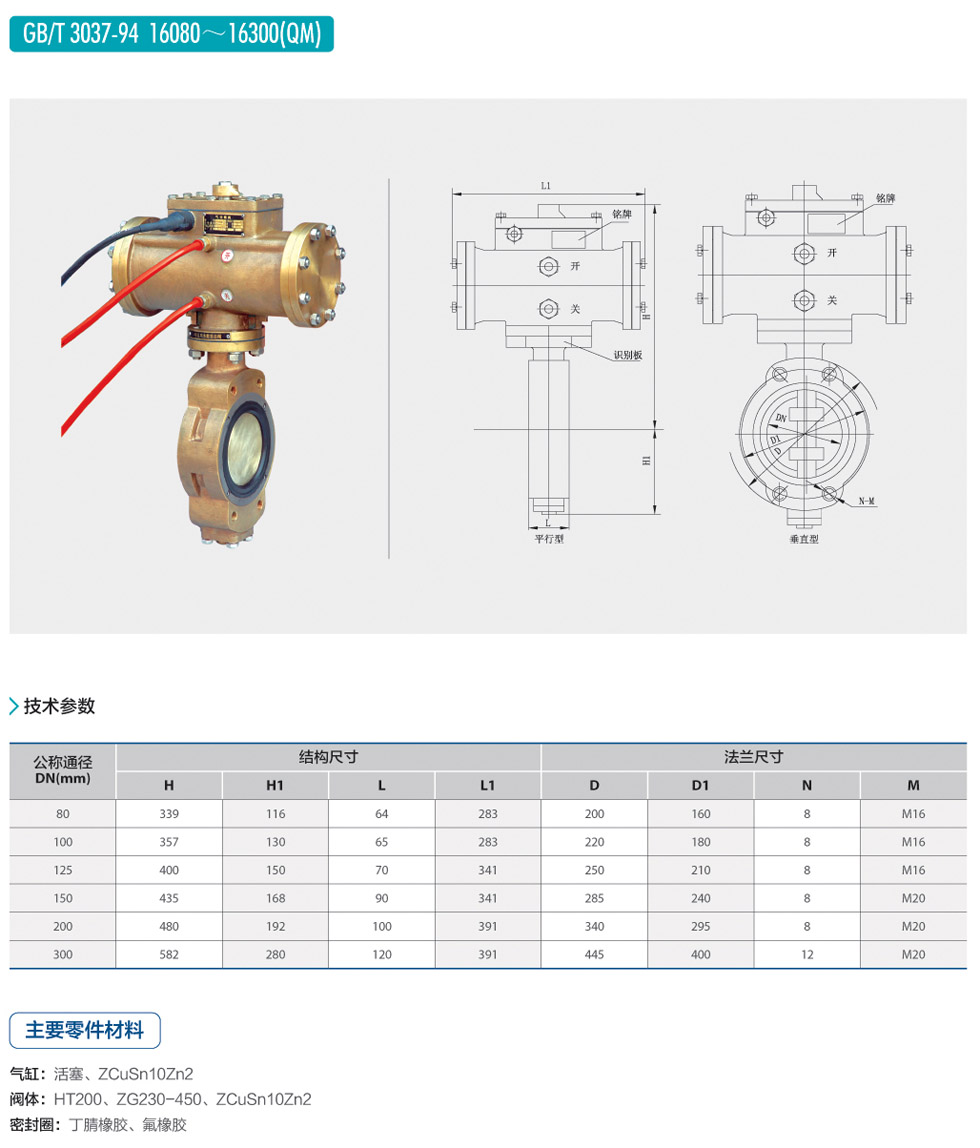

船用青铜浸没式气动蝶阀结构图与尺寸表

船用青铜浸没式气动蝶阀 船用阀门生产标准:国标GB/CB、日标JIS、美标ANSI、德标DIN、公称压力:5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB,公称通径DN50-DN1200,阀体材质:球墨铸铁QT450、铸钢ZG230-450、不锈钢SUS、青铜BZ,阀板:不锈钢SUS、青铜BZ,阀座:丁晴橡胶NBR,聚四氟乙烯:PTFE、三元乙丙橡胶EPDM、氟橡胶FKM。

船用青铜浸没式气动蝶阀
